看了看西门子RS485中继器使用方法的文档，不太明白，所以发帖问问看自己的理解对不对：

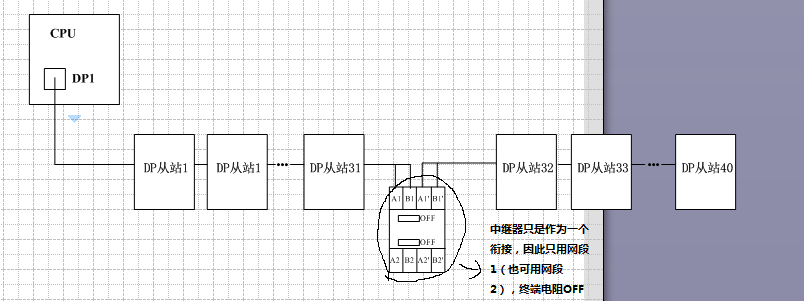

假设我现在CPU某一DP口下需要连接40个DP从站，而默认情况下一个DP口只能连接32台，那么我需要使用中继器来进行扩展。首先，我觉得有一个中继器就够了，然后关键就是中继器的接线，我画了两种接线方式（包含终端电阻应置ON还是OFF），见附件（图中写了我的理解），请大虾们看看哪个是正确的连接方法？还是都错了？请各位给出正确的方法，谢谢~
图片说明：
d83121d562457fb6bb34b8c412275c39
33f75FC08a386bc8597840149777e517
最佳答案
连接1里的下口改接A2/B2即可，这时中继器用于网络扩展，因为本身被视为网络中的节点，且在两个网络里都是终端，所以两个终端电阻都要打到ON。
注意：中继器会分别占用两个网络里的一个节点数量，所以中继器的前、后网络都只能各有31个节点。
连接2中的中继器前后网络会被视为在同一网络中，起不到扩展作用。
提问者对于答案的评价：
非常感谢，解答清晰明了，同时也感谢其他大侠们的解答，分析都很正确，不过分数只能给一个人，委屈大家了：）
