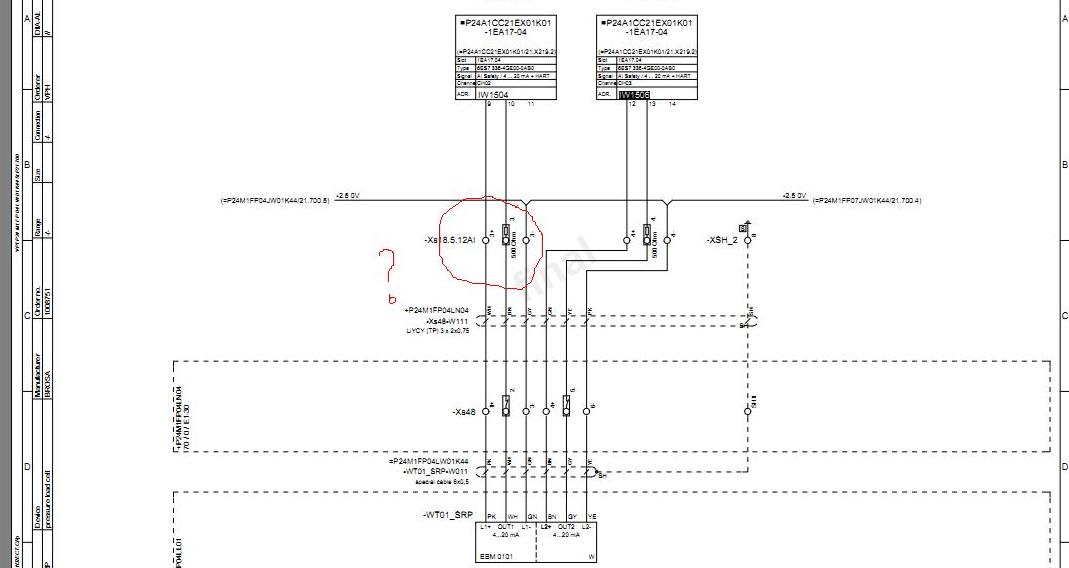

小弟现有图纸一张，使用的是6ES7336-4GE00-0AB0的模拟量输入模块，现在一直不明白图纸总中500欧姆电阻的作用？
图片说明：
a24434fb28a5979a2b5465f534841e77
最佳答案
500欧姆电阻的作用？
1、为防止24V电压直接加载在模块两端烧坏通道而特别设计的限制电流的作用!
2、用500欧姆的电阻来将电压信号转换为电流信号或者将电流信号转换为电压信号。
提问者对于答案的评价：
传感器的说明书上写的输出量程为4-20MA,所以我认为是保护卡件的可能性比较大，但是这样传感器是一个电流源，增加电阻会使传感器的输出回路的负载增大啊？
