1:这是两个设备的程序,都是PID调解,为何外观不同,管脚定义不同?

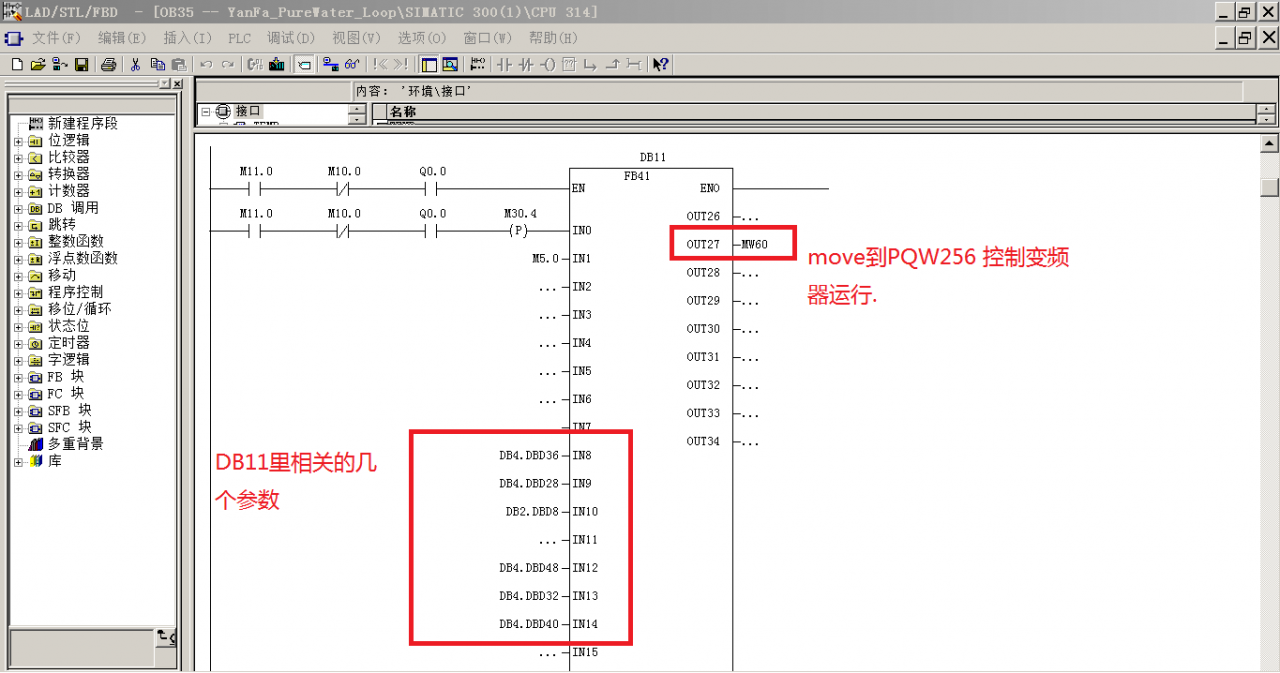

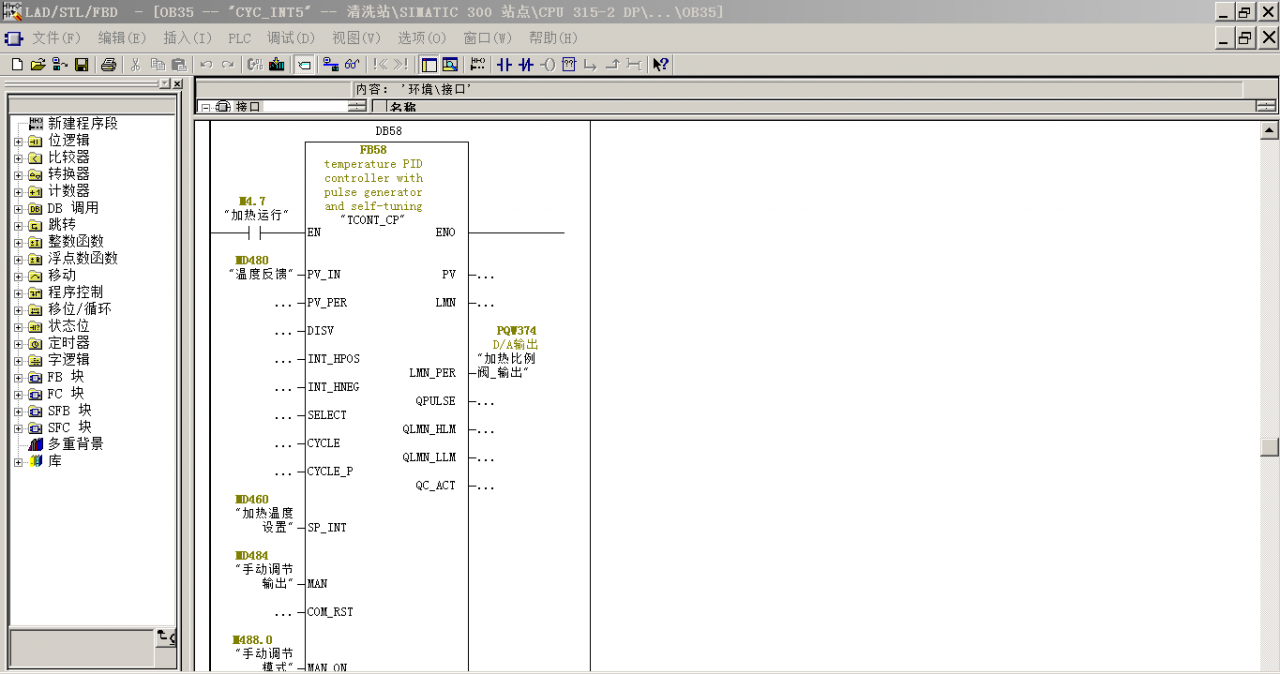

参看图fb58,管脚定义一目了然,参照说明书就知道那个管脚派什么用处.FB41图怎么都变IN和OUT了,让人搞不明白那个管脚的定义了.

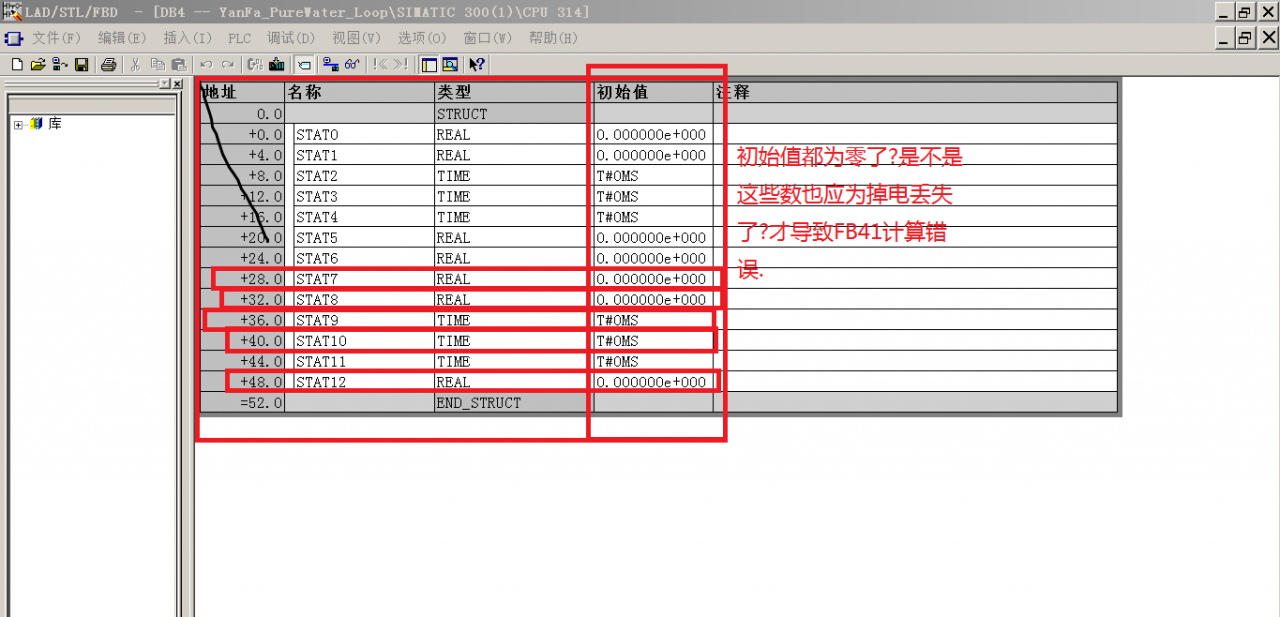

2:DB58,第一次看到这样的DB.怎么回事,详见附图.
3:PID调解不都是调用FB41嘛,怎么还会有FB58
图片说明：
68a3c6820c78bec4e859c7CEa7440146
最佳答案
1）西门子PID控制提供给用户的功能块有FB41（连续调节型）FB42（步进调节型）FB43（脉宽调节型）FB58（连续调节型）FB59（步进调节型）。
所调用的功能块不同管脚显然是不同的，具体使用参考西门子PID控制手册。
当功能块输入、输出管脚由原来的符号变成输入（in）和输出（out）是由于该功能块是由上传所致。程序下载时因没有将符号下载到cpu，故上传时的管脚（接口）就没有了符号。但功能不变，只是增加了阅梯形图的难度。

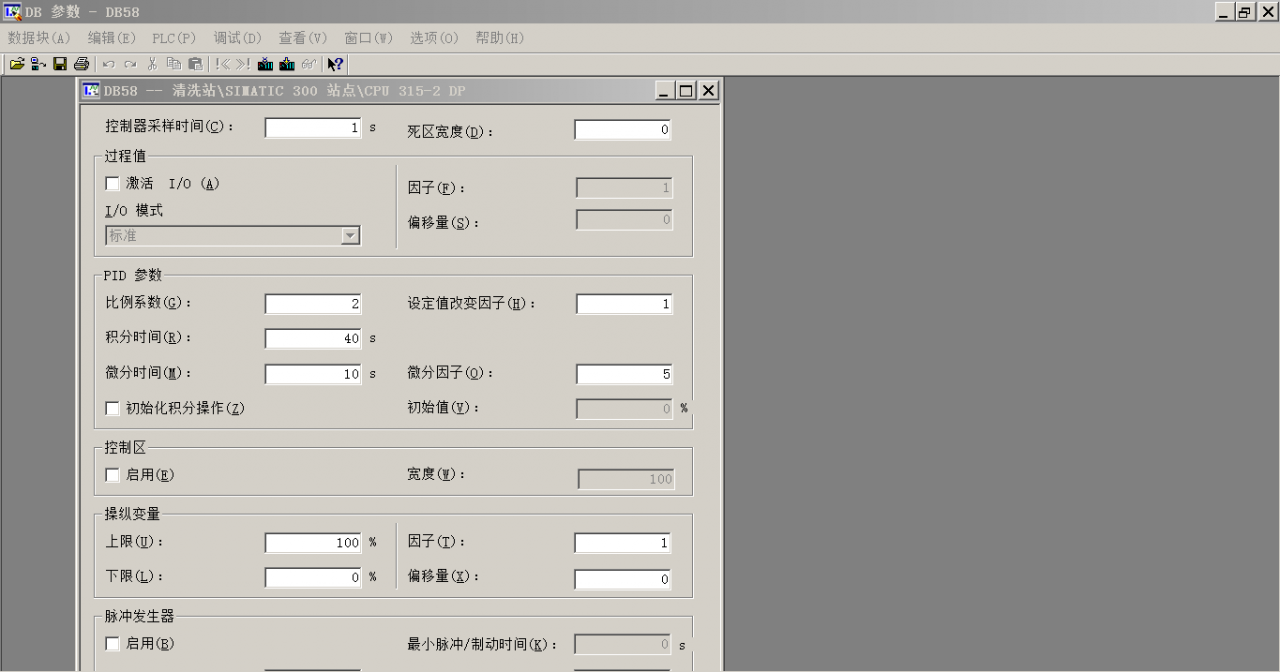

2）这个是调用FB58的控制面板，用户可以直接将PID参数在此面板中修改和下载。
3）FB58适合控制温度类场所，FB41适合控制阀门类场所。
提问者对于答案的评价：
全面，详细，透彻，精准，一看就懂，谢谢大侠了。求交往，^_^。有联系方式吗，我的mail：lzgnet@163.com希望能收到大侠的联系方式。同样谢谢其他朋友。
