模拟输入模块 6ES7 331-7KF02-0AB0)的mana

模拟输入模块6ES7331-7KF02-0AB0

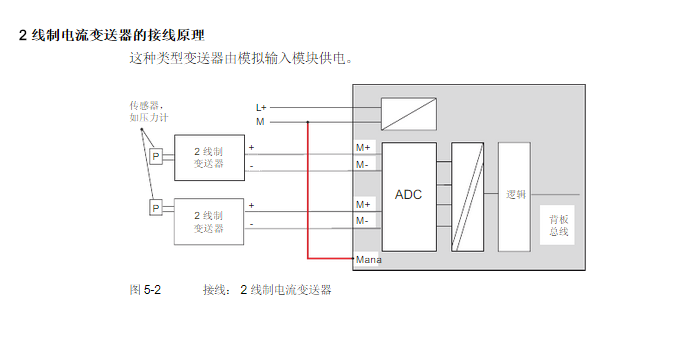

如果连接的是2线制的变送器

1。mana是不是就不用连接m-了？
2。mana和comp也不需要连接了？

最佳答案

我强烈给楼主推荐下面西门子官方制作的三个资料，你只要认真学习，就能对SM331模拟模块(6ES7331-7KF02-0AB0)的调试，并且对其系统组态、调试有个全面的了解。

1.《SM331;AI8×12位使用入门》第1部分：4–20mA
htTP://wenku.baidu.com/view/3d708be8856a561252d36f5d.html

2.《SM331;AI8×12位入门指南》第2部分：电压和PT100
http://wenku.baidu.com/view/044f1a49f7ec4afe04a1df94.html

3.《SM331;AI8×12位入门指南》第3部分：热电偶
http://wenku.baidu.com/view/5a391cFC700abb68a982fb3e.html

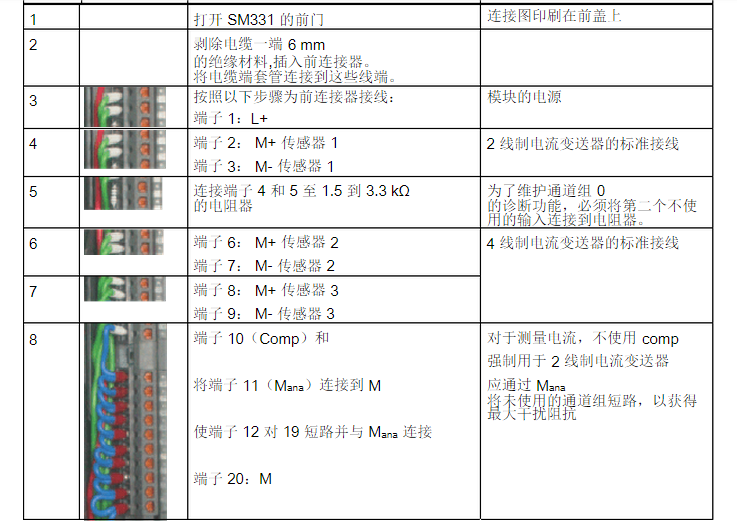

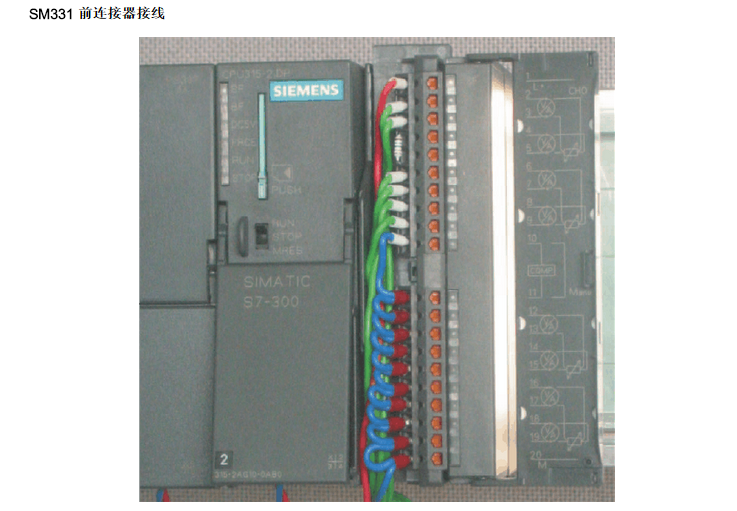

关于你的问题，请参考上传图片，其中图3接线说明：
连接电源（红色电缆）
连接2线制电流变送器（绿色电缆）
不使用的通道用电阻器端接

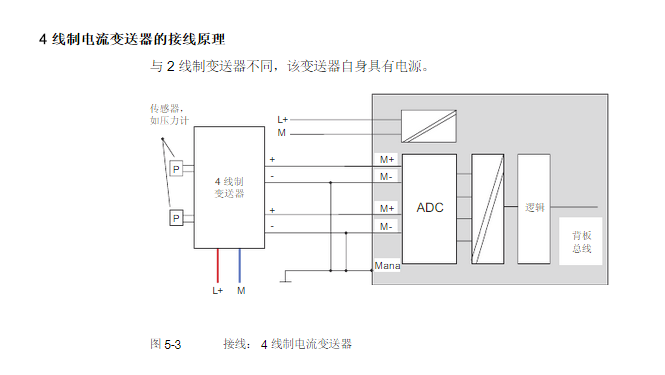

连接4线制电流变送器（绿色电缆）
连接4线制电流变送器（绿色电缆）
接地并短路其它不使用的通道（蓝色电缆）
参考资料：《SM331;AI8×12位使用入门》第1部分：4–20mA

图片说明：

02d07ec4eaBF123344bb44ca421b4007

提问者对于答案的评价：
。。。。。

专家置评

已阅，最佳答案正确。
