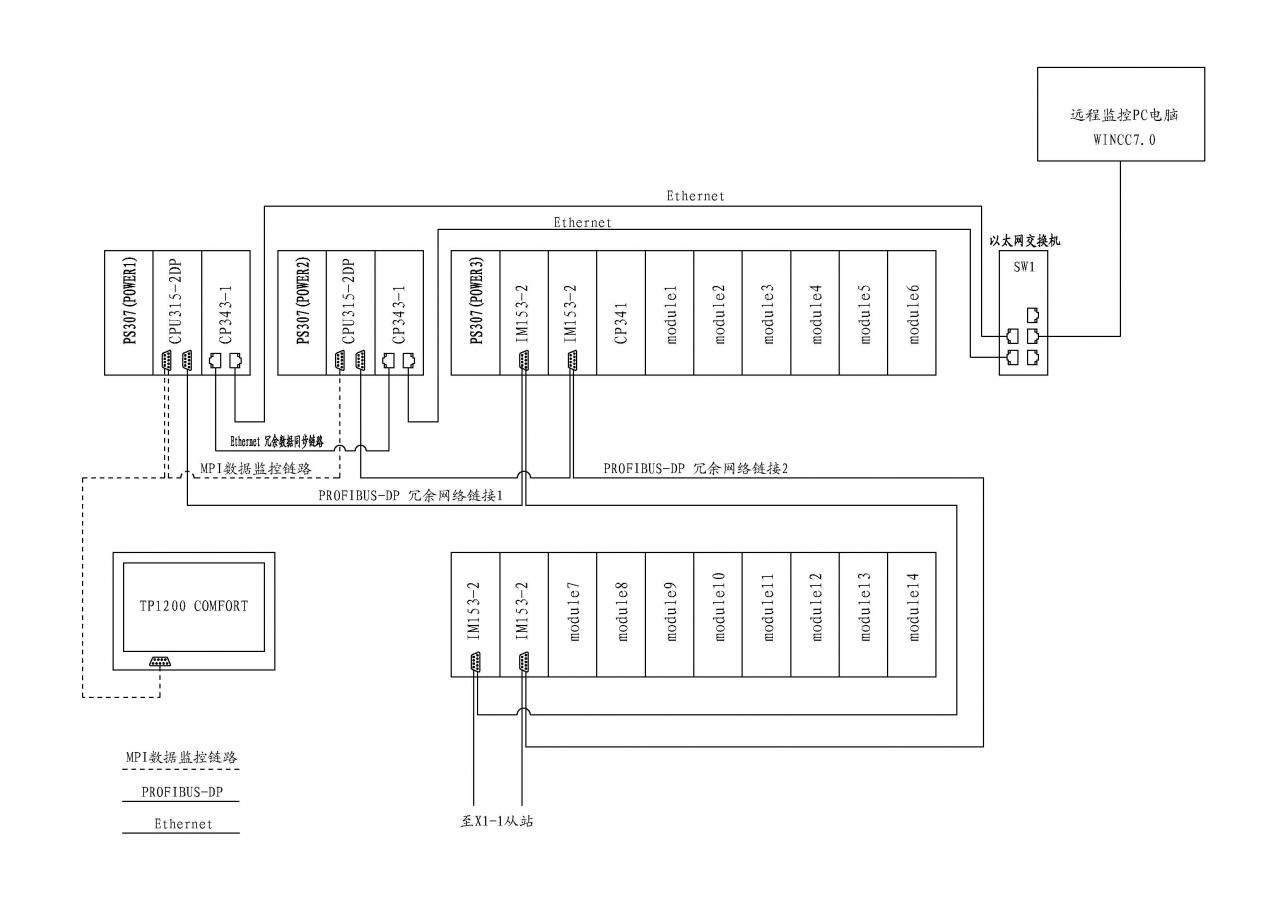

下位机使用S7-300PLC进行软冗余后，PC电脑使用wincc7.0组态远程监控，监控通讯链接采用以太网交换机连2个CP343-1后链接PC电脑，请问在电脑上WINCC怎样进行冗余组态，CPU切换后通讯同步切换防止通讯中断。详细网络结构见附件，加急，万分感激！
图片说明：
最佳答案
转载
1.“创建冗余连接”（英文界面是CreateRedundancyConnection）这个在WINCC默认的情况下是没有这个选项的；
（1）WINCC安装光盘下，找到SC_SMARTTOOLS，安装；
（2）打开任何一个WINCC项目
（3）需要在“C:\ProgramFiles\SIEMENS\WINCC\SmartTools\DynamicWizardEditor”下找到“DynWizEdit”
（4）双进进入
（5）菜单选择“DYNAMICWIZARD”->CREATDWD
（6）CreateRedundancyConnection安装在动态向导下，可进行使用；
2.根据CreateRedundancyConnection向导，进行配置；
3.安装冗余软件包后，会在WINCC的画面组态当中的OLE控件中找到软冗余FACEPLATE，可以通过设置属性，实现监控PLC中的装CPU状态实现楼主的功能！
4.文章连接专家dcount107已提供；
参考资料：htTP://www.ad.siemens.com.cn/download/searchResult.ASpx?searchText=A0039
提问者对于答案的评价：
基本思想明白，但需要详细组态说明，谢谢。
