请问各位专家，DP线的屏蔽层要接大地吗？我量了一下，dp接头的押接屏蔽层和5脚是相连的，5脚在接口定义中是390欧姆的下拉电阻的GND，百思不得其解，上拉的5V我是从开关电源供过来的。那5脚我如果接开关电源的5V的负，那不相当于和大地连接到一起了吗？这样能起到上拉下拉的作用？
最佳答案
首先，屏蔽层肯定要接的，要压在DP接头的金属片上，这个金属片严格来说是和接头的DSUB9针口金属是通的，这样当CPU底板接地时，可以保证屏蔽层可靠接地，防止干扰。这个5V电压是从DP设备的端供过来的，不是你什么开关电源过来的，另外5端应该准确说是一个基准点位吧
第二，要知道DP网络中，除了设备上的上拉和下啦的390欧姆的电阻，在总线的第一个和最后一个站点还有220欧姆终端电阻的。这样正常工作期间AB两线之间电压应该是1.1V。

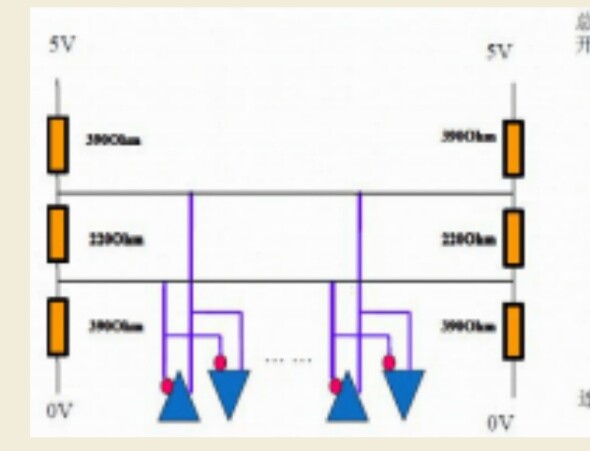

第三，6和5短之间应该是5V低压。请参见，我附件里图。
图片说明：
afb634CE1490c2d677019d5af7e5464f
提问者对于答案的评价：
谢谢
专家置评
已阅，最佳答案正确。
