DP接口的编码器和S7-400DP通信的问题

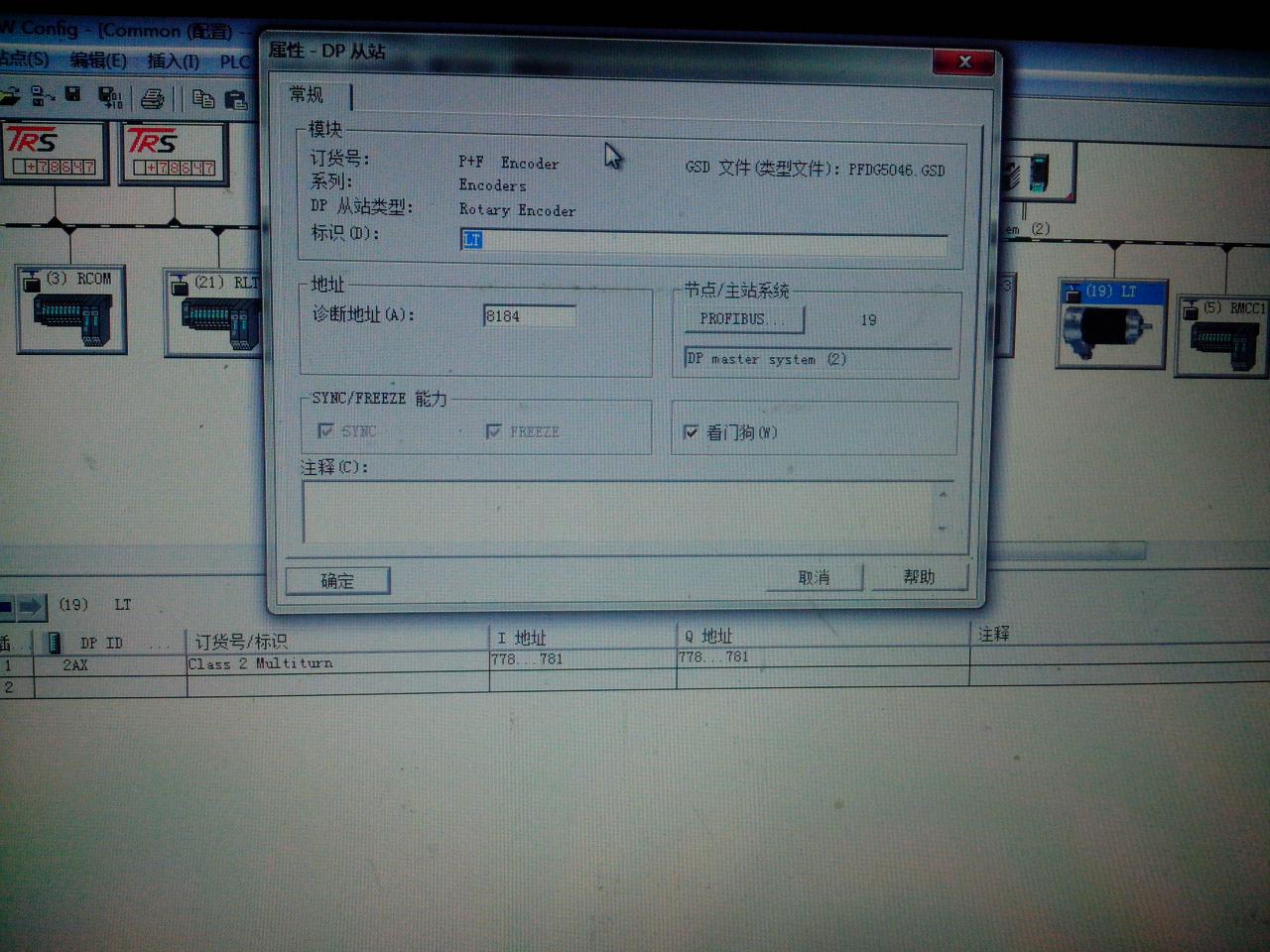

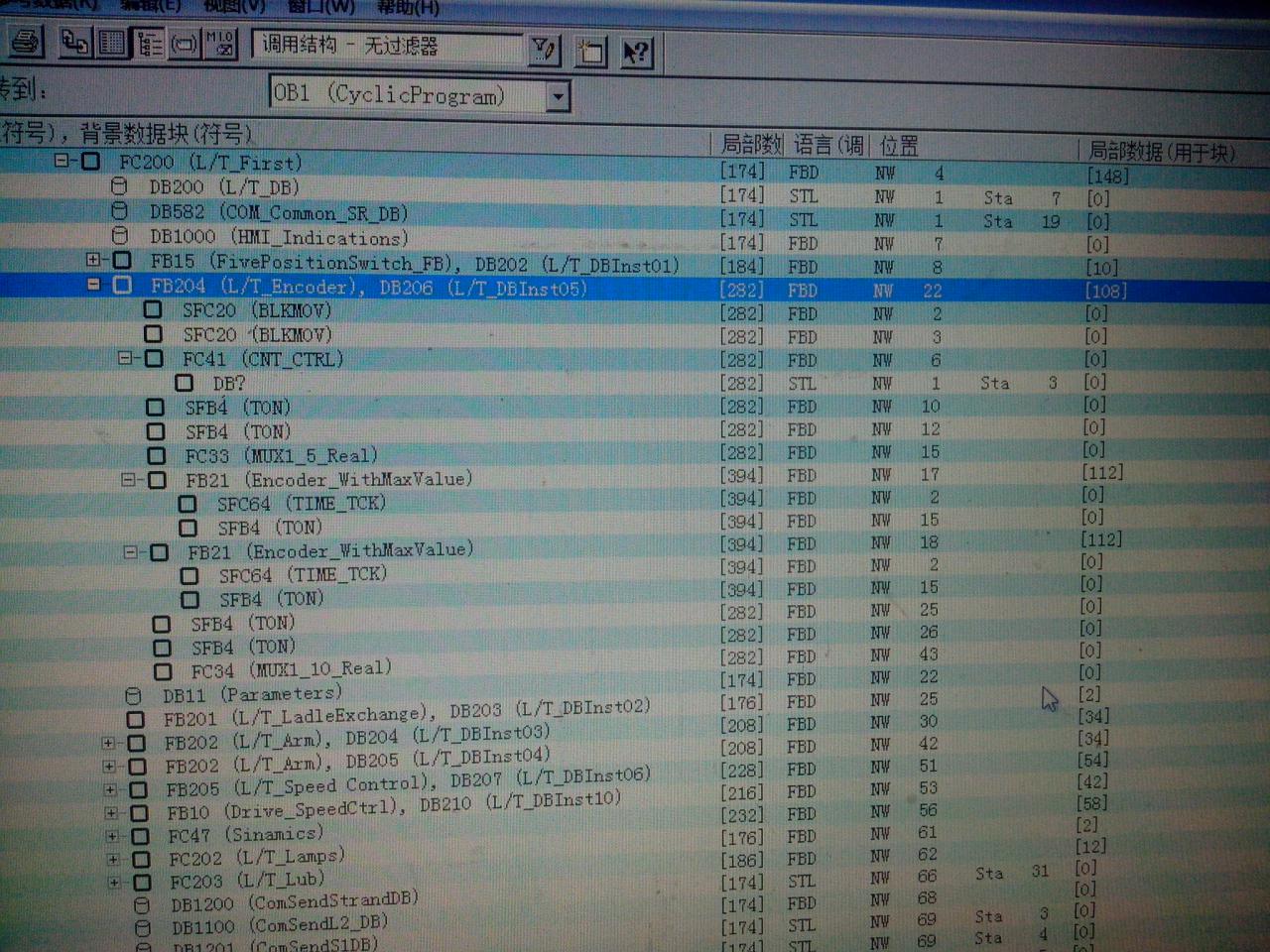

不知道S7-400通过DP以什么方式来访问DP接口编码器数据,在硬件组态中GSD文件已装好,下面的图是编码器的程序结构和硬件组态图?以前都是进变频器,第一次接触进PLC

图片说明:

DP接口的编码器和S7-400DP通信的问题DP接口的编码器和S7-400DP通信的问题 DP接口的编码器和S7-400DP通信的问题DP接口的编码器和S7-400DP通信的问题

最佳答案

你这个编码器属性参考少了cpu组态地址,诊断地址是有了“8184”,编译一下。
如果有cpu系统地址,这个编程到比较容易了,程序:
LPID256//编码器地址
TMD100//编码器数值

提问者对于答案的评价:
在程序中找到了程序
LPID778
LDW#16#1FFFFF
AD
TMD210
那么PLC不对其进行初始化设置吗?
