以下step7的STL转换成梯形图是什么？

L#IN1
L#IN0
-R
T#TEMP6
L#IN3
L#IN2
-R
T#TEMP7
L#TEMP6
L#TEMP7
/R
T#TEMP8
L#IN4
ITD
T#TEMP9
L#TEMP9
DTR
T#TEMP10
L#TEMP10
L#IN0
-R
T#TEMP11
L#TEMP11
L#TEMP8
/R
T#TEMP12
L#TEMP12
L#IN2
+R
T#OUT5
L#OUT5
L#IN2
>=R
JCM001
L#IN2
L1.000000e+000
-R
T#OUT5
M001:L#OUT5
L#IN3
<=R
JCM002
L#IN3
L1.000000e+000
+R
T#OUT5
M002:BE

最佳答案

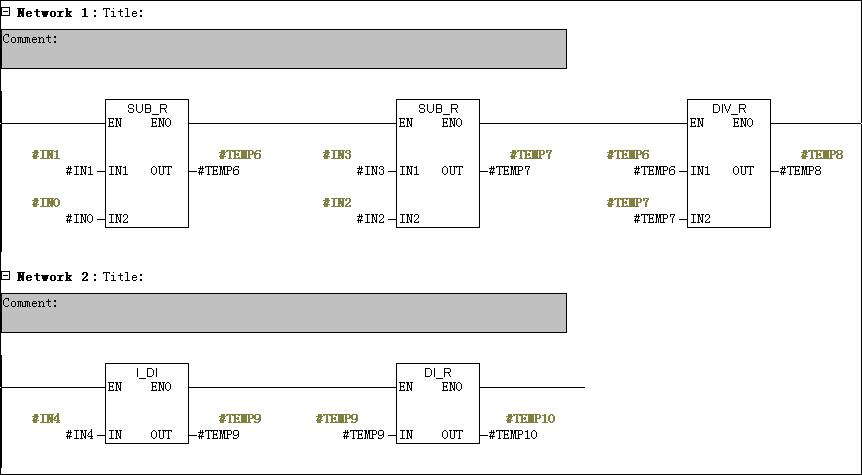

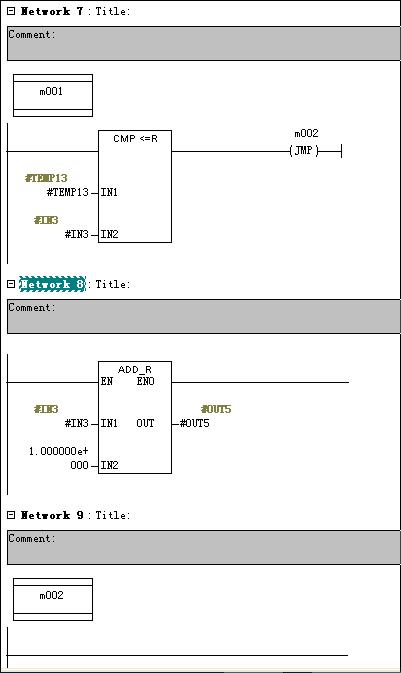

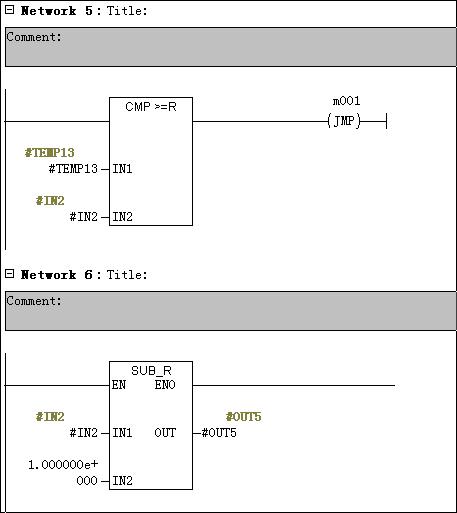

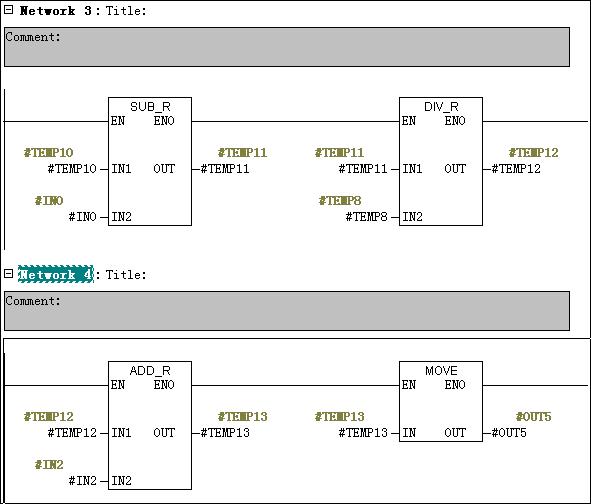

参见附图。out5不能作为输入，所以引入一个中间变量。

图片说明：

以下step7的STL转换成梯形图是什么？ e5bbcc2800298a65cd59833DA6216a200172e17f2cb4e3674f1fba4ca119dedb

提问者对于答案的评价：
谢谢
