1、图1中左侧电源的1L+和2L+在电源内部是连在一起的吗？
2、图1中IM153的两个M端内部是连在一起的吗？

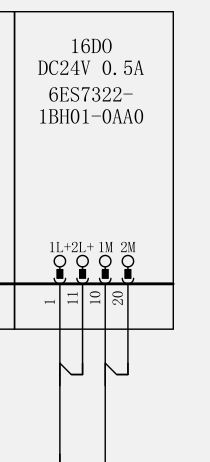

3、图2中输出模块的1L+和2L+在外部用线连起来吧，内部没任何连接？
图片说明：
e7c9b631fb11ecd15fb132cb621a0ba3e90c25f8af1a98BF5a2987a046e21252
最佳答案
1、是在电源内部连在一起的。
2、两个M端内部是连在一起的

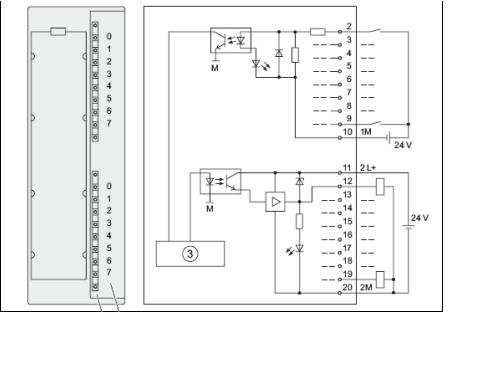

3、内部没任何连接，见附图。
图片说明：
5704838ac5b3b28b5a65af20d5bde2CE
提问者对于答案的评价：
三个答案，你的最详尽
