S7300报错“16#4302”在设定值与实际值之间有差异
现有S7300作为主站，7个CPU224作为分站，地址都与在组态中一致，现300出现以上错误代码，不知道是啥原因？还有300与200通过EM277进行Profibus通讯时，DP线的接法?
300主站的DP头接A1B1还是A2B2，终端电阻是ON还是OFF，300到下一个200分站是接A1B1还是A2B2，该200分站到下一个200分站接法，最后一个200分站终端电阻为ON，DP线接A1B1还是A2B2，还是随意接
最佳答案
cpu报警只能通过硬件在线诊断cpu的诊断缓冲区，具体提示帮助内容进行。
DP通信的理解一个是从300主站开始连接到300cpu的DP接口上是A1/B1，如何按设备具体位置仍然按A1/B1理解为入信号，A2/B2理解为出信号，终端电阻是按首、未必须打在ON，其余打在OFF位置进行。
300–200（1）–200（2）–
300DP口（A1/B1)–200（1）（A1/B1)再由（A2/B2）–200（2）（A1/B1)再由（A2/B2）–200（3）（A1/B1)再由（A2/B2）–如此连续。

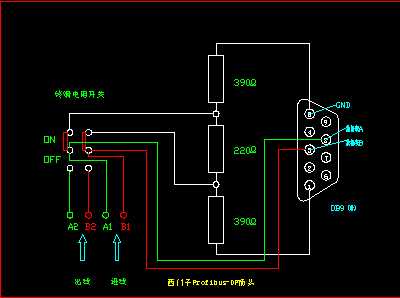

DP内部连接图，见附件说明。
图片说明：
提问者对于答案的评价：
谢谢
