用CPU315-2DP做软冗余，在MP277上显示CPU状态，要求MASterPLC工作，ReservePLC正常备用时，MaSTerPLCStatus显示绿色背景，Reserve不显示（或为白色背景）；MasterPLC工作，ReservePLC故障时，MasterPLCStatus显示绿色背景，Reserve显示为红色背景
这种情况可以实现吗？我试过用SFC51读指示灯状态，停机状态和备用状态读不出来，软冗余状态字也只能分辨出工作和非工作状态，非工作到底是处在停机状态还是备用状态不能分辨，我想知道到底是S7-300不能实现还是我的方法不对，求各位大神帮忙解决，跪谢！
问题补充：
回复zhangli0：自己做标志位的话，标志位的大前提是什么？什么情况下为1，什么情况下为0master正常工作时可以通过读状态指示灯或者通过软冗余标志位来判断，如果master处于备用状态或者故障状态时，软冗余标志位是一样的，状态指示灯已经读不出来了，还有什么其他方法可以判断吗？
回复阿鸣：您的意思是通过fb101背景数据库块的dbx9.1和dbx9.5这两个位来判断正常备用和故障状态吗？可是备用站的数据好像不能传到触摸屏上

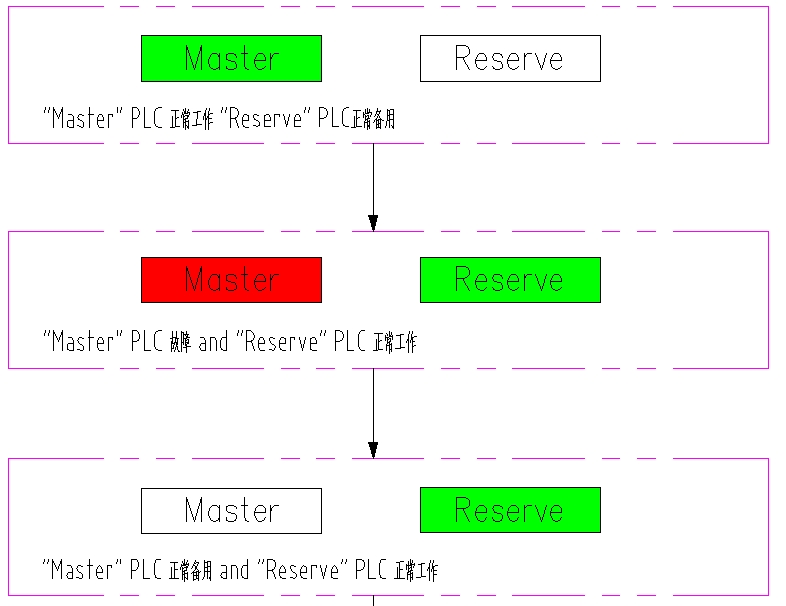

图片说明：
最佳答案
你可以自己做一个标志位，为1，master正常工作，reserve备用，为0，reserve正常工作。然后判断状态位：
MasterPLC工作，ReservePLC正常备用时，MasterPLCStatus显示绿色背景，Reserve不显示（或为白色背景）；
MasterPLC工作，ReservePLC故障时，MasterPLCStatus显示绿色背景，Reserve显示为红色背景
补充回答：比如m0.0，master置位它，然后把这个变量传给reserve（比如保存地址是m10.0），如果master故障，reserve工作则在reserve中复位m10.0，reserve把m10.0的值传给master，接受地址还是m1.0，这样m1.0和m10.0就是一个对应关系。然后上位机读取m0.0以及reserve中对应的地址m10.0判断：如果master状态字故障标志位为1（切换到reserve中控制了，则m10.0为0）.
提问者对于答案的评价：
虽然我还没试呢先处理一下吧有问题咱们再交流，先谢了！
专家置评
已阅，最佳答案正确。
