输入地址区IB0.IW0.ID0.I0.0之间有什么关系

最佳答案

西门子PLC 的书里面首先都会先介绍基本数据类型，位、字节、字、双字有空请你仔细学习一下，书里也都有图解说明。
ID0是由IW0和IW2组成。
IW0是由IB0和IB1组成。
IW2是由IB2和IB3组成。
IB0是由I0.7，I0.6，I0.5，I0.4，I0.3，I0.2，I0.1，I0.0。
IB1是由I1.7，I1.6，I1.5，I1.4，I1.3，I1.2，I1.1，I1.0。
IB2是由I2.7，I2.6，I2.5，I2.4，I2.3，I2.2，I2.1，I2.0。
IB3是由I3.7，I3.6，I3.5，I3.4，I3.3，I3.2，I3.1，I3.0。
ID0是由I0.7，I0.6，I0.5，I0.4，I0.3，I0.2，I0.1，I0.0，I1.7，I1.6，I1.5，I1.4，I1.3，I1.2，I1.1，I1.0，I2.7，I2.6，I2.5，I2.4，I2.3，I2.2，I2.1，I2.0，I3.7，I3.6，I3.5，I3.4，I3.3，I3.2，I3.1，I3.0。
也就说ID0的第0位是I3.0，第8位是I2.0，第16位是I1.0，第24位是I0.0，第31位是I0.7。

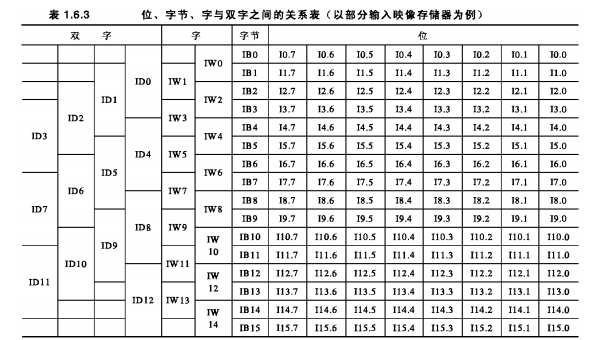

我从张运刚老师的《从入门到精通》抓了一张图，请参考上传图片。

楼主也可参考我以前回答过的类似问题：
《位，字节，字，双字的关系》
htTP://www.ad.siemens.com.cn/serviCE/answer/soLUtion.ASpx?Q_ID=87798&cid=1029
《wincc关于无符号32位数中的位处理》
http://www.ad.siemens.com.cn/service/answer/solution.aspx?Q_ID=87161&cid=1032
《s7300中的数据类型有哪些，范围是多少？？》
http://www.ad.siemens.com.cn/service/answer/solution.aspx?Q_ID=100904&cid=1029

图片说明：

输入地址区IB0.IW0.ID0.I0.0之间有什么关系
