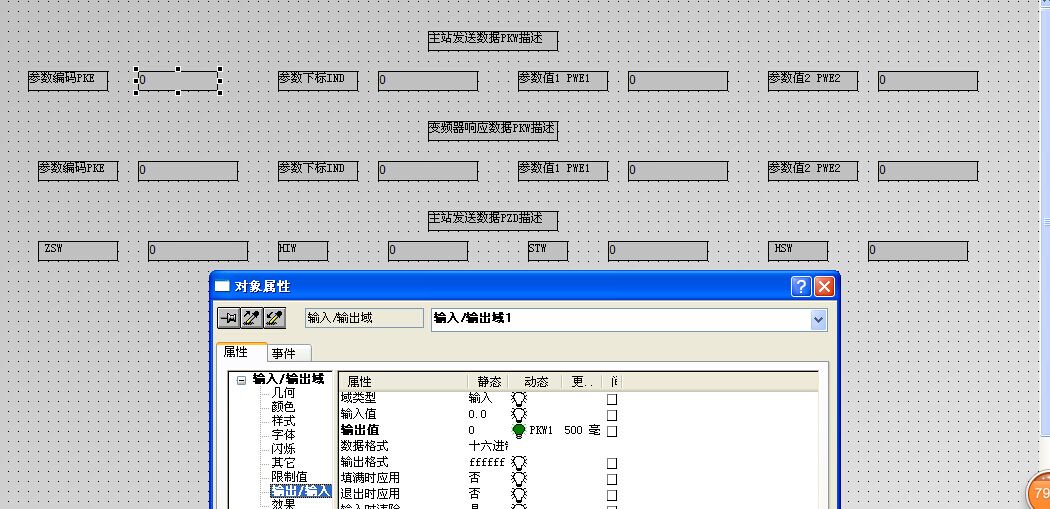

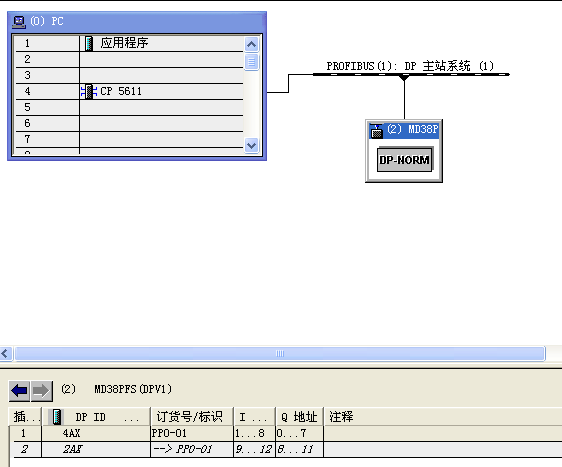

在不使用PLC的情况下，PC机通过Profibus-DP与汇川的MD380变频器连接对其进行wincc监控，实现变频器参数的读写与给定。都设定好了，就是最后的WINCC的图形编辑器的输入输出口设定有点疑惑。请教一下这个输入输出怎么设置，另外就是我这样配置对不对呢，请高手解答下我这个菜鸟的问题。
图片说明：
a398ed391934ba4d4327621CE2c3345a
最佳答案
你需要查看汇川MD380变频器的GSD文件各地址的含义。
一般输入(9-12)是状态字和实际频率或速度值；输出(8-11)是控制字和设定频率或速度值。
提问者对于答案的评价：
虽然能在图形编辑界面操作参数了，可是写入的参数不能对变频器的对应参数进行修改，不过还是谢谢你了哈
