变频器仿真实验

求教:1、PLCSIM能否仿真调用SFC15控制变频器

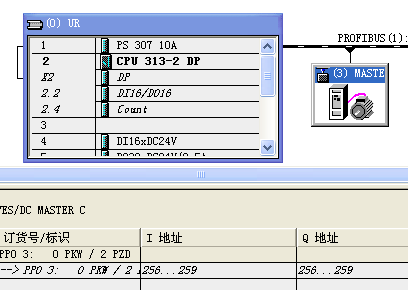

2、如图1,硬件组态好了,变频器DP地址为3,为何网络结构图(图2)上却没显示到连接变频器?
3、图3,m1.3为何没有输出?检查LADDR地址应该是没错(16#100对应十进制的256)

图片说明:

变频器仿真实验变频器仿真实验 变频器仿真实验变频器仿真实验 95a953cf56d88cb3dafb78105fc6d076变频器仿真实验

最佳答案

1、S7-PLCSIM支持的系统功能SFC15,所以可以仿真
2、你在线仿真,下面又出错的诊断信息。目前看,是因为你的变频器参数设定问题。导致,PLC和变频器实际就没有通讯上
3、组态地址没有错误,但是SFC15返回的错误值:
8090(1)没有为指定的逻辑基址组态模块或者(2)忽略了关于连续数据长度的限制或者(3)没有以十六进制格式在LADDR参数中输入起始地址。
实际上就是找不到变频器硬件组态的地址

所以这个SFC15没有被正确执行,ENO段没有输出,m1.3就没有输出。

详细实例参考下:《S7-300C与MM440PROFIBUS-DP通讯》
htTP://plc.jdzj.com/edit/UploadFile/2009930105925532.doc

提问者对于答案的评价:
怎样解决?word里面mm440的参数在哪设置的?

最佳答案作者回复:
在变频器设定
