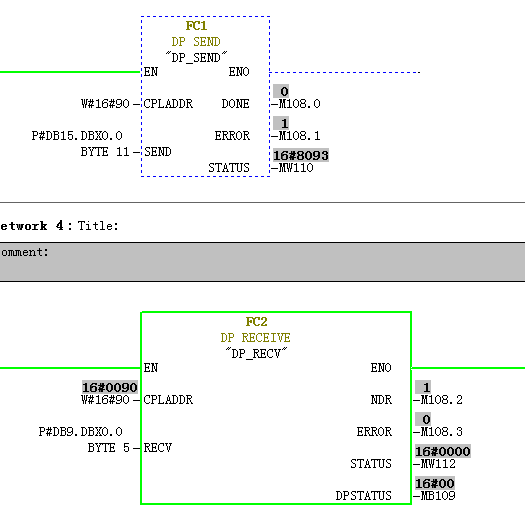

先描述下情况，原本有一条旧的生产线CPU315-2DP,因为设备翻新，增加了一些DP设备，想通过CP342-5，将原来的DP与新增的分开，就是有两套主站系统。我将CP342设置为DPMASTER，不知道这样设置对不对？模块的起始地址为144。在CP342主站系统下挂了一些ECO模块，站地址与io地址有原来有重叠，保存编译没有问题，在OB1里调用FC1/2，按照说明FC1/2管脚填写如下：CPLADDR:W#16#90,SEND/RECV分别为：P#DB15.DBX0.0BYTE11,P#DB6.DBX0.0BYTE5,我建立了2个DB块，用了数组，共100个字节长度。同时组态分配的从站地址IO分别为10、4。将程序下载，FC1输出管脚状态如下：done0error1STatus16#8093。这些测试都是通过PLC-SIM发现的。后来我把两套系统站地址与IO地址错开也不行。请大神帮我分析下问题出在哪里，我的思路以及设置是否正确。谢谢
图片说明：
最佳答案
你分配的从站io地址有问题。
如你所述，SEND/RECV分别为：P#DB15.DBX0.0BYTE11,P#DB6.DBX0.0BYTE5,，那么这对应的IO地址分别是I0.0开始的11byte和Q0.0对应的5byte
因为，342-5带的io模块已经不占用cpu的寻址范围了，因此建议从0开始编址，这样才可以与你填写的db地址对应。
goodluck
