S7-1200模拟量输出模块短路保护电流大小

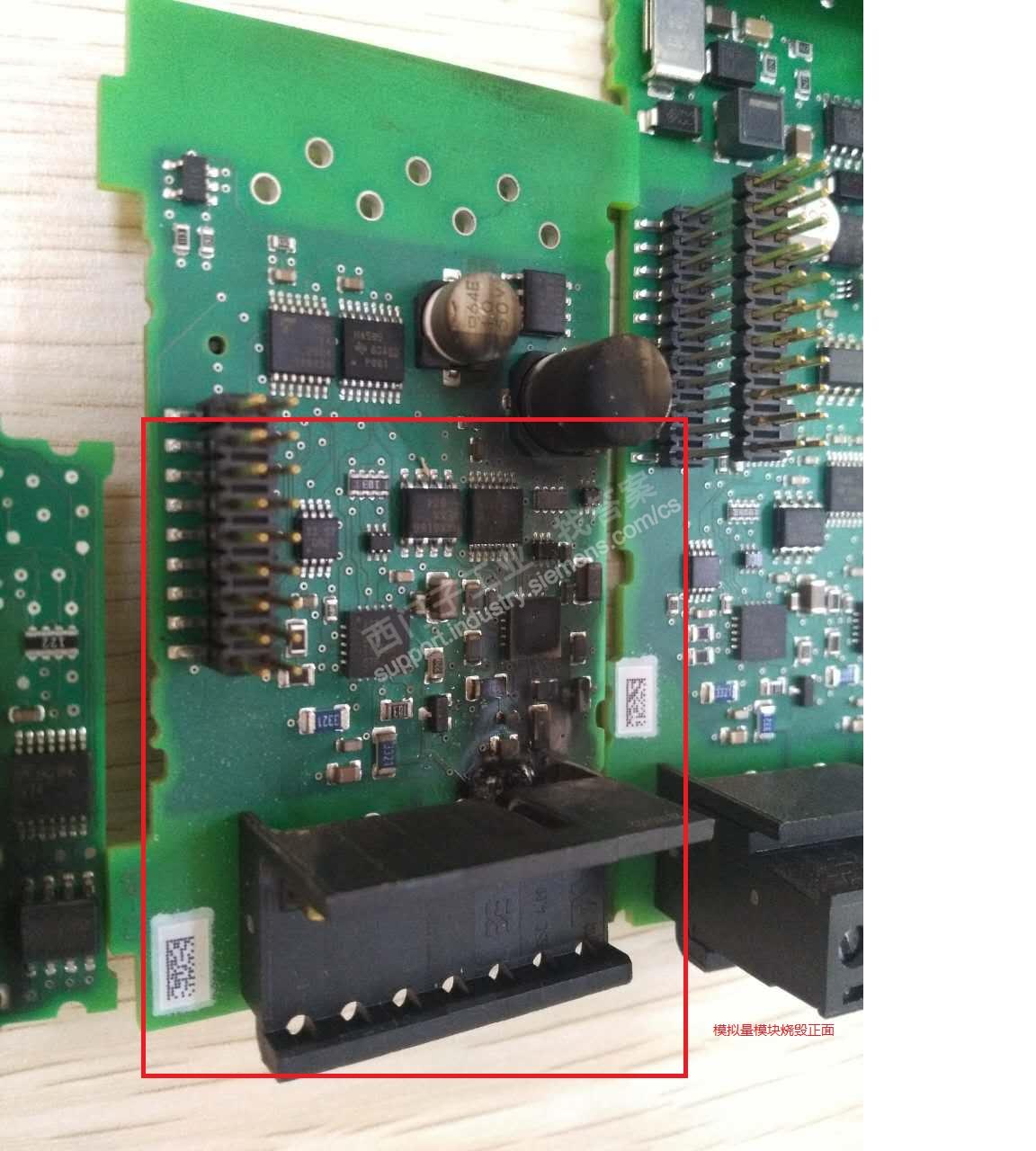

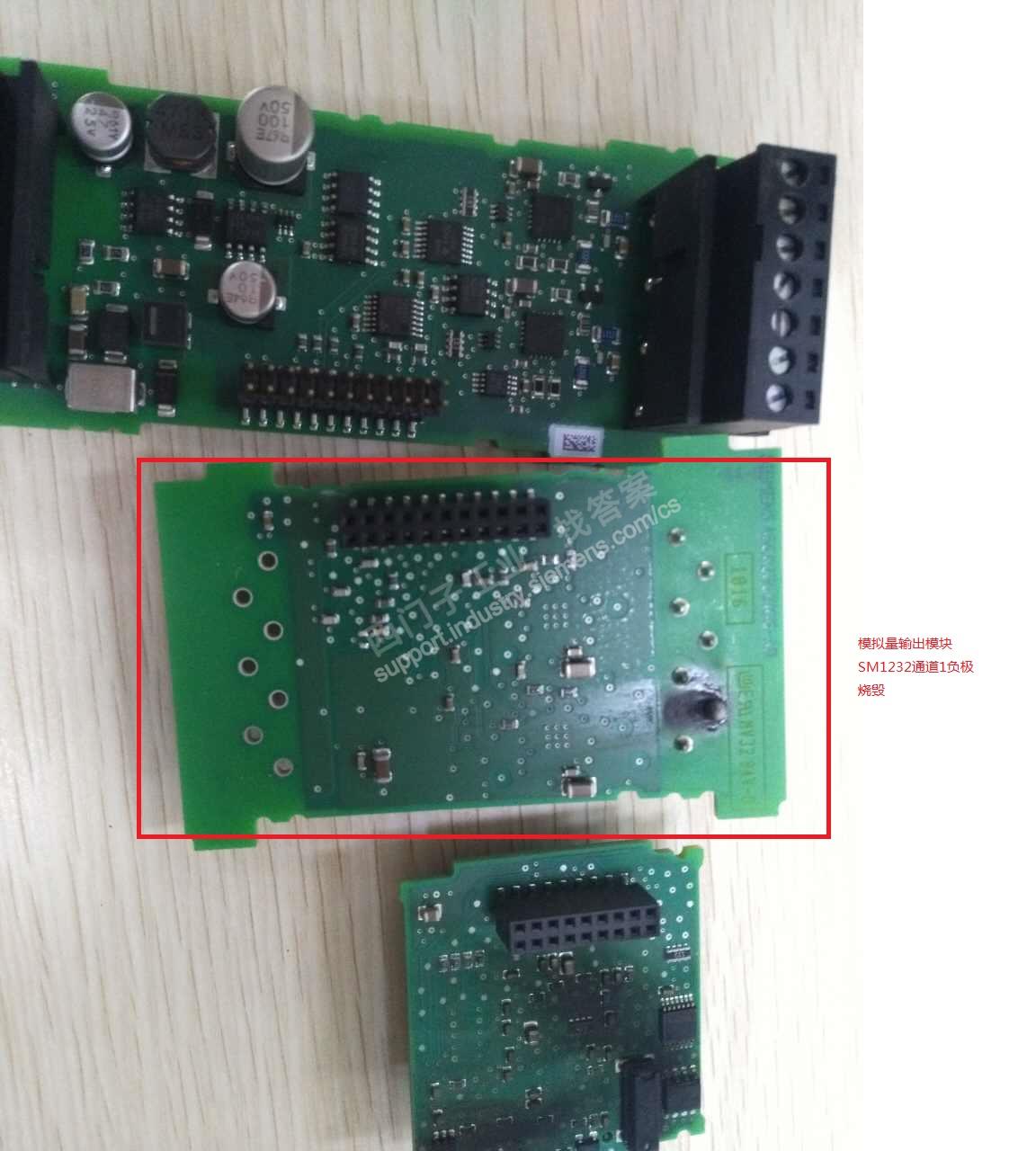

S7-1200 模拟量输出模块SM1232通道1的控制信号负极被击穿烧毁，想问下这是因为短路电流过大还是串入电压导致？烧毁照片详见附图

图片说明：

S7-1200模拟量输出模块短路保护电流大小 62c5a63e6BFde39b881bb05ab29cb359 241FCc1d7f564f7a2be8f07b2ae421d1

最佳答案

看烧毁的图片判断是外部串入高电压引起，比如、附近在没有做好接地系统中进行电焊作业，电焊的搭铁会通过信号的参考点引入模块输入端子。

提问者对于答案的评价：
谢谢！
