1500 AI 模块四线制接线

1500AI模块四线制接线

最佳答案

以8AI接四线电流信号为例：
模块电源：41接L+，44接M
各通道：2，4；6，8；10，12；14，16.。。。分别接电流信号+、-
CPU中组态通道为四线式电流

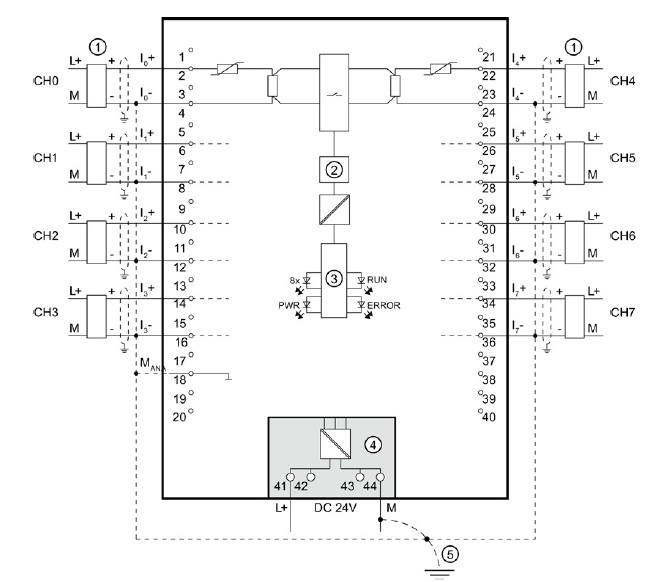

分别参考图1，图2

图片说明：

5f025017cCE00cc53fd4a97bd3b8571153184BF7ef003c72f09f054ca242e239 1500 AI 模块四线制接线 8d7c5bFC365fd57415d07f27b06ed014

提问者对于答案的评价：
谢谢

专家置评

已阅，最佳答案正确。
