为什么输出端有L+M两个公共端，如果给L+接入外部电源24V，M接0V，那么Q0.0输出的是什么电位？
最佳答案

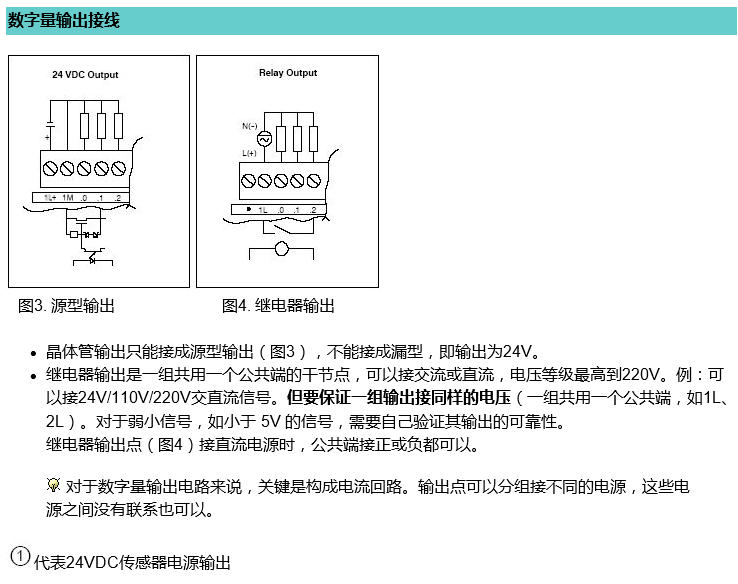

看看内部等效电路图你就清楚了，见下图
图片说明：
f5e082f3b07BF3c21cd80c1bb096cf44
提问者对于答案的评价：谢谢可以把资料传给我吗？我想学习下200190019280@qq.com谢谢了
专家置评
已阅，最佳答案正确。请注意对于smaRT200的PLC，晶体管输出部分只能是源型输出，请核实手册上接线图。
