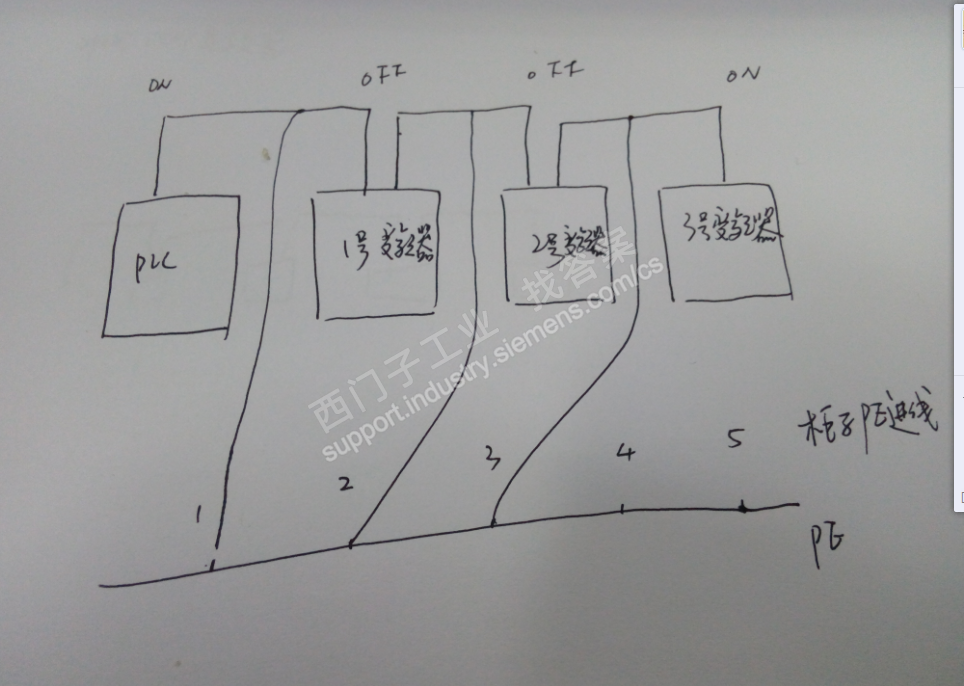

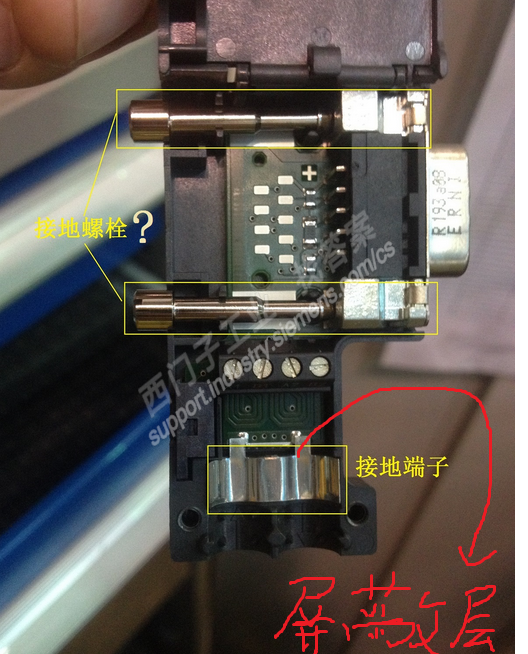

300PLC和三台变频器走DP通讯，最近在论坛看了很多等电位的资料，现在我把我的思路写出来，大神帮忙看看有没有问题，首先DP线的屏蔽层与DP头的接地铜片接好，如图1所示，DP线外层剥开，露出屏蔽层，与大柜子的PE进线短接，如图2这样可以实现等电位吗？请教各位大神，谢谢
图片说明：
8b8496dd6b74bbe303dBFf5db8b1db0d
最佳答案
做类似的等电位连接不是你手工画的那样。
首先，将变频器、plc的PE端子，按你连接的次序分别连接到PE，导线截面不小于2.5平方。然后，做dp通讯电缆，并把dp电缆的屏蔽外层压至你图片中的接地位置上，在dp电缆进入控制柜后，将这个dp电缆切开一段，做环接并分别连接到PE。
所谓等电位连接是指用电器的金属外壳，分别，注意是分别连接到PE！
提问者对于答案的评价：
谢谢
