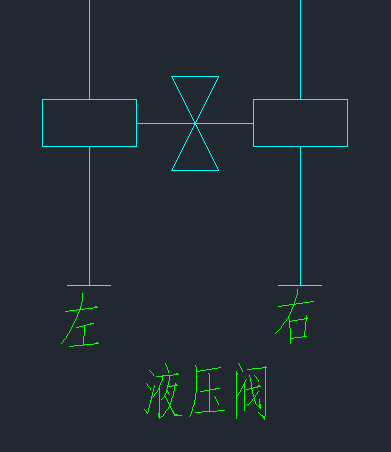

电气原理图中的左右换向液压阀一定要如图所示进行绘制吗？

我们绘制双向液压阀，我发现好多人都是如图所示的进行绘制。这是否是一种标准？
还有，大家知道比例阀如何标识吗？有没有专用的电气符号？

图片说明：

电气原理图中的左右换向液压阀一定要如图所示进行绘制吗？ a67380c8d82b95CE0ef4978589bab5d6

最佳答案

这个不是这样画的，应该是单独画一个电磁阀线圈，然后用文字标注。如电磁阀YA，则标注YAa和YAb线圈。

提问者对于答案的评价：
谢谢
