现场：2个216PLC软件版本都是1.23，一个EM277模块，一个10寸触摸屏TP270。PLC1的PORT0口和PORT1口都定义了自由口通讯，所以加了一个EM277模块。现场联线是EM277通讯口到PLC2的PORT0口再到TP270触摸屏。
现在求教各位：EM277好像是不支持PPI的，216好像不支持MPI协议，他们怎么通讯的？用的是什么协议？EM277和PLC的通讯口可以并联接线？
最佳答案
首先，你要知道你的整个系统架构是什么样的，EM277用来干什么的？
是用来和S7-300等主站通讯的吗？还是仅仅用来下载程序和触摸屏通讯？
如果不是，只是用来和触摸屏通讯，那么肯定可以通过MPI通讯，而且只能做MPI从站。也就是触摸屏可以通过EM277建立和226的MPI通讯。226本身端口也是支持MPI的。
S7-200之间的通讯，一般通过PPI（但是不能通过EM277，因为EM277不支持行NETW/R命令），不知道你的2套S7-200之间需要互相读写数据吗？如果不需要，触摸屏和S7-200之间通讯通过MPI即可，触摸屏通过MPI和2套S7-200进行通讯，三方的地址必须唯一。另外MICRO/WIN通过MPI和EM277模块也可以下载程序(但是下载电缆必须是PCADFATPERUSB,而不是PC/PPI电缆）注意通讯速率三方需要保持一致。
另外好像没有216CPUS7-200CPU只有CPU221-226

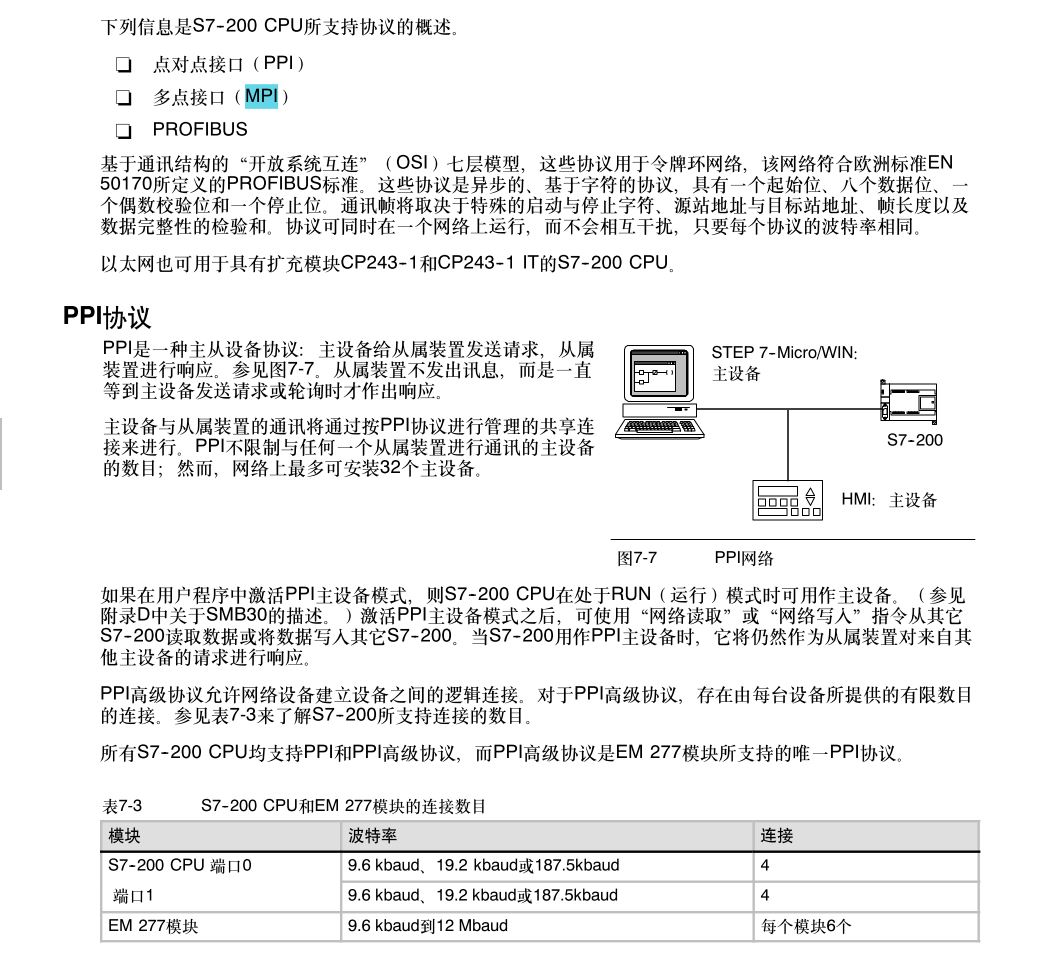

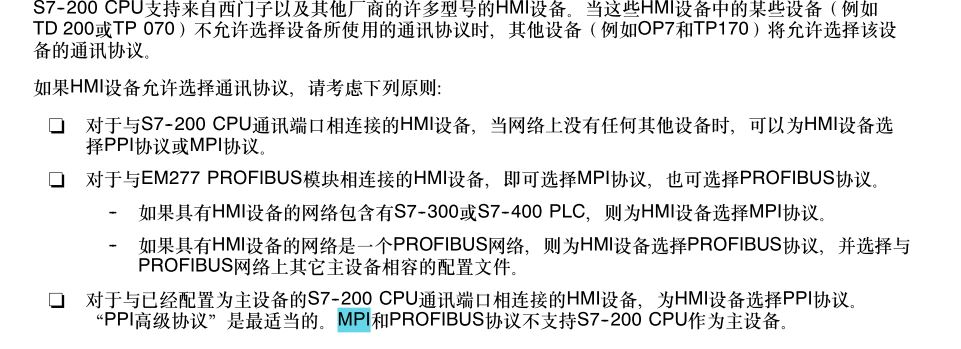

最后参见我给你发的图片，你的选型肯定没有问题，问题是你的S7-200的基础不扎实，好好看看S7-200可编程控制器系统手册，不要怀疑你的选型。
EM277好像是不支持PPI的，216好像不支持MPI协议，他们怎么通讯的？用的是什么协议？EM277和PLC的通讯口可以并联接线？
EM277是支持PPI高级协议的，226支持MPI协议。EM277，你另一台226PLC，触摸屏组成MPI网络，用SIEMENS的DP接头，第一个和最后一个站点接IN，第一个站点的OUT接中间站点的IN,中间站点的OUT接最后一个站点的IN，最好把第一个和最后一个站点的接头上的终端电阻打到ON的位置。
图片说明：
提问者对于答案的评价：
最终还是只能用西门子屏，不过谢谢啊
专家置评
已阅，最佳答案正确。
EM277支持DP从站，MPI，PPI协议程序监控。
