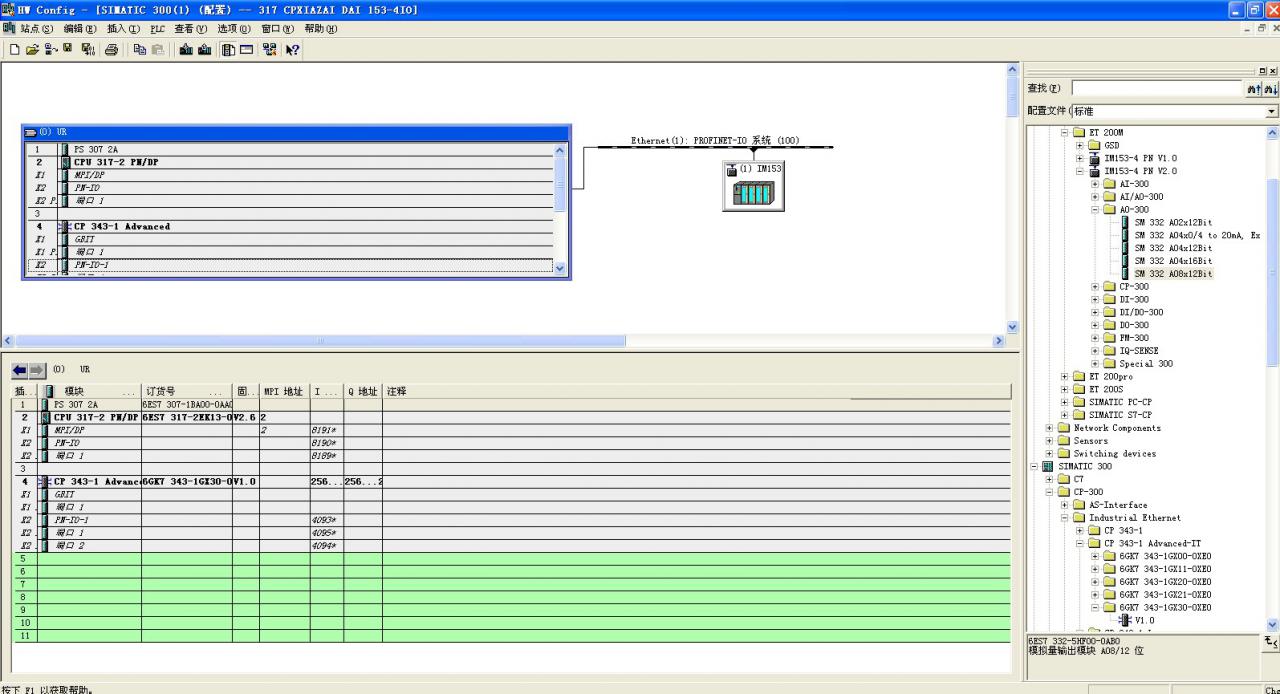

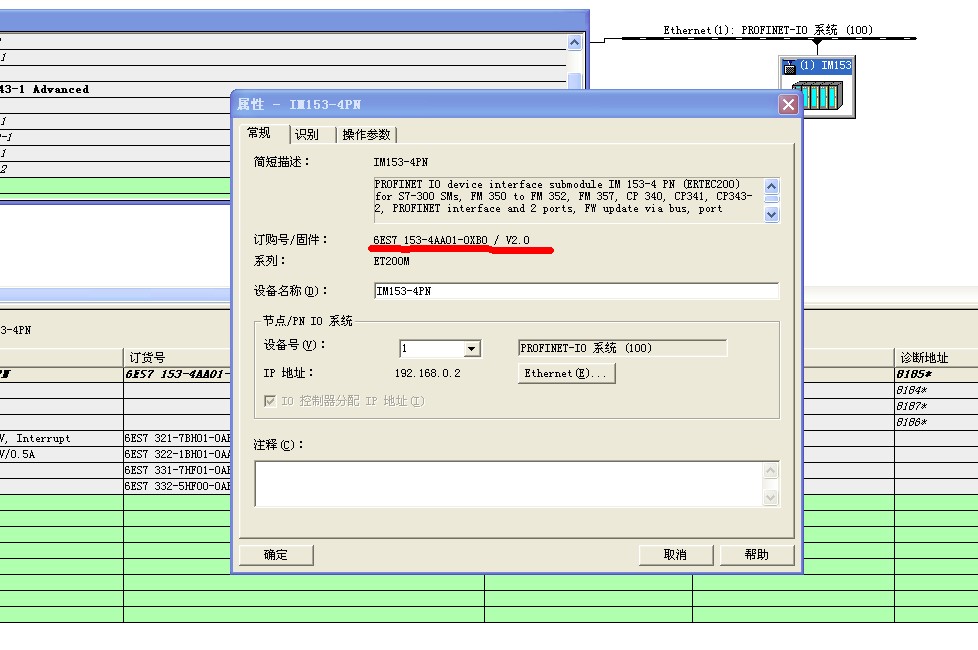

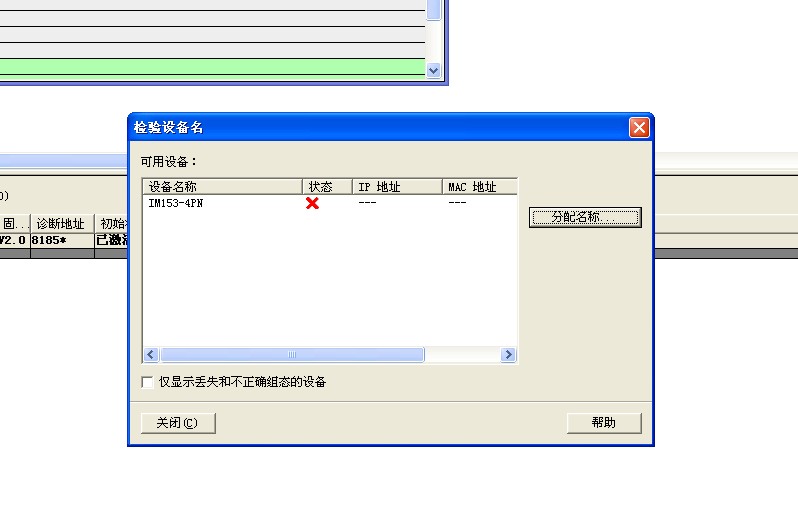

我用太网扩展出现问题，硬件有ps+cpu317-2pn/DP+cp343-1，im153-4pn我用cp3431与电脑用网线连接，把cpu与im153-4用另一个网线连接我想问我这么连有没有错，然后我硬件组态有图，大虾们麻烦看看，我无法分配153-4pn的地址，订货号和名字对应上了就，没有问题吧。。版本实际的高，
图片说明：
4bc6a2fbfad3fe50d0a3ff71a4f7f697
最佳答案
PN通讯与DP通讯一样，要实现正常通讯需要设置一定的参数。
对于DP，两个核心参数DP站地址、波特率
对于PN，两个核心参数IP地址、DeviceName
关于IP地址和DeviceName的设置

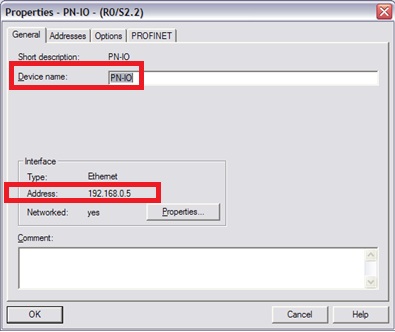

1、首先在HW-Config中配置io设备（您所说的IM153-4）需要设置其IP地址和DeviceName

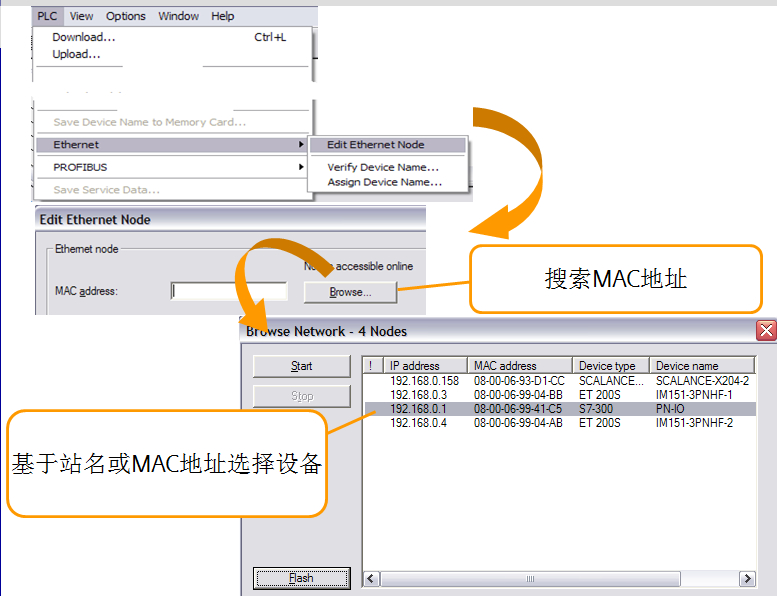

2、然后在HW-Config的菜单栏PLC/Ethernet/EditEthernetNodes，扫描网络上的节点，
找到所需的设备确定后，为其分配IP和DeviceName
3、第一和第二条中的IP地址和DeviceName要求一致。

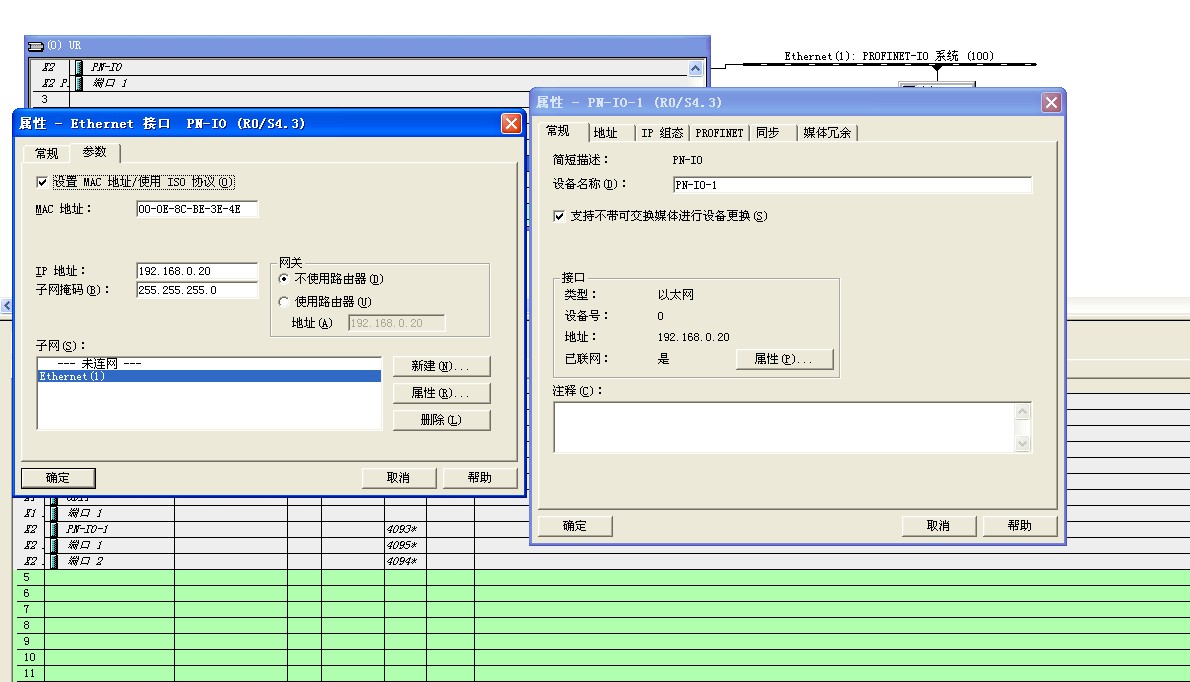

另外您在配置时勾选了使用Mac地址/ISO协议，ISO协议时和IP无关的，如名称所示是根据Mac地址进行通讯的，建议将这个选项去掉

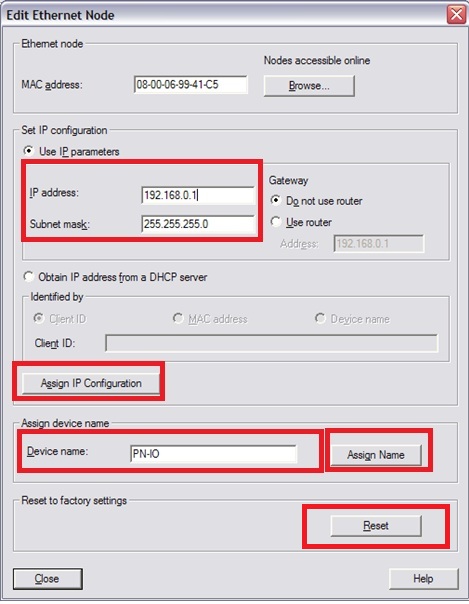

如果仍无法分配IP和DeviceName建议参考图片“ASsignIP&DeviceName”的右下角的Reset，对模块进行复位后重新试试看
图片说明：
提问者对于答案的评价：
非常感谢您的回答，真心学习了！
