CPU226接两个EM223扩展模块，扩展模块要接共阴数码管，那数码管的公共端怎么接？扩展模块还需不需要接输入\出电压？
问题补充：
扩展模块的M、L+、1L分别接什么？接多大的电压？是和cpu直接接还是另外接电压？

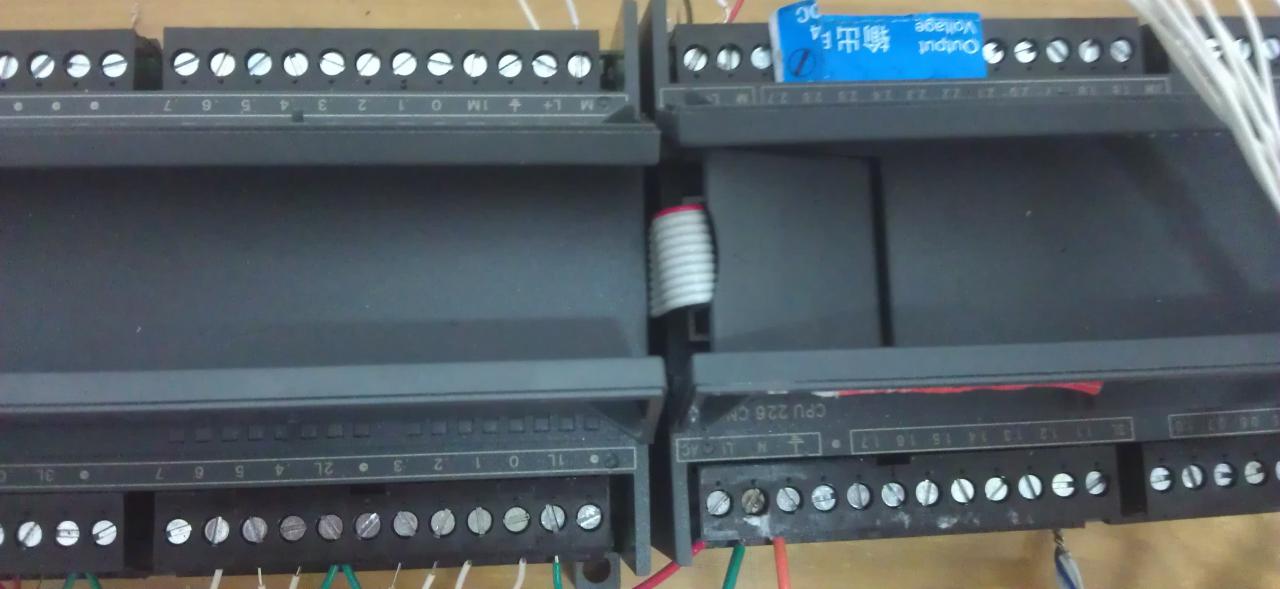

图片说明：
04bef616bbb28672653977fbae067302d1050BFFC6ec981808becf97e6d0b069
最佳答案
数码管的公共端连接在M端子。
需要。
提问者对于答案的评价：
.
最佳答案作者回复:
数码管的工作电压是多少？如果是24V，可以将2个扩展模块都用24V连接到L+和M端子。建议使用外置的24V电源连接，因为一旦外部出现短路性故障也不至于影响cpu的正常工作。
