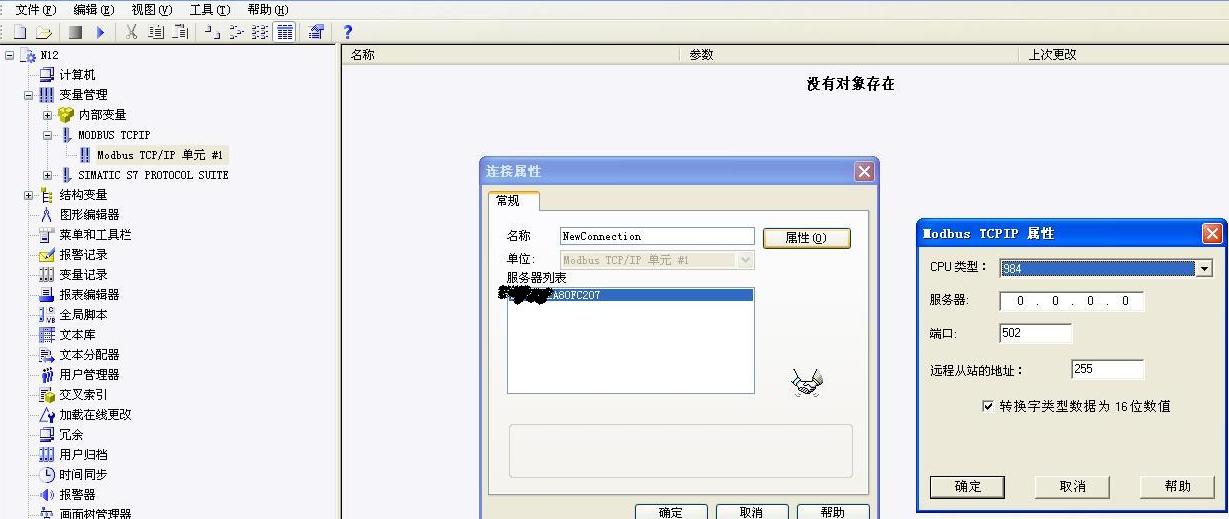

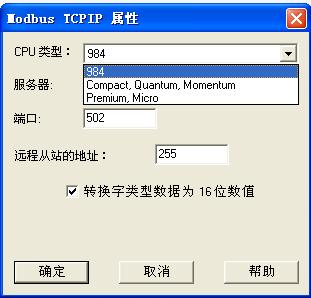

我想通过wincc直接读取工业仪表（例如流量计量仪表），计量仪表一般有RS485接口，现不知如何实现WinCC与仪表间的信号传输，应该采用何种信号。附件是MODBUSTCPIP不知道能不能实现，属性该如何设置？需要什么硬件，网络结构是怎样？请各位大侠指点一下，谢谢！
图片说明：
最佳答案
流量仪表一般是485接口，ModbusRTU协议。
WinCCV5支持ModbusSerial协议，可以将流量仪表接到电脑的串口，通过232/485转换器进行通讯读取。
V7支持ModbuSTCP协议，如果想采用WINCCModbusTCP协议进行通讯的话，流量计侧需加ModbusTCP至ModbusRTU转换的网关设备。
也可以通过PLC与仪表进行通讯，然后在WINCC上进行显示。
提问者对于答案的评价：
谢谢！
