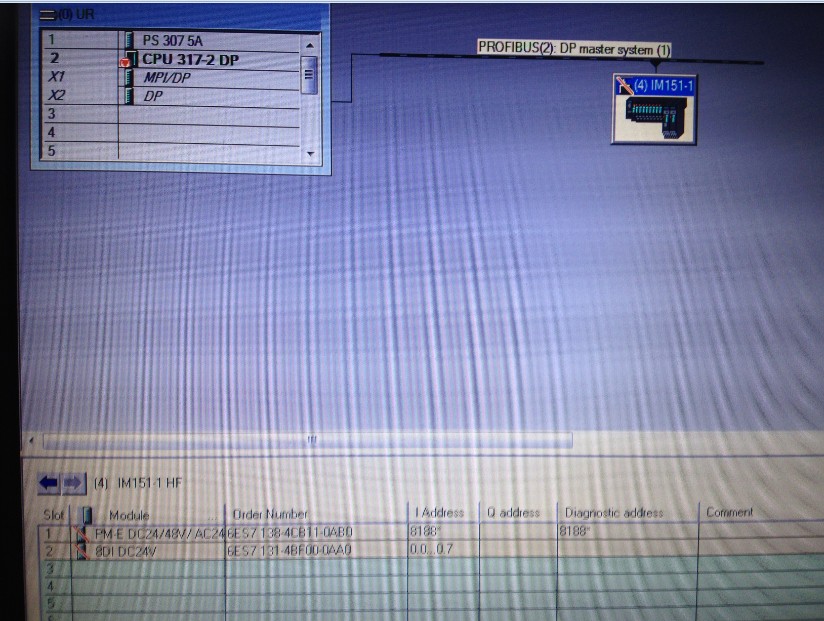

cpu为cpu317-2DP接口模块为im151-1highfeature，通过profibus线连接（bus接的都是进口，都打到on开关，用万用表量电阻线是通的），现在在S7-300软件上根据硬件的型号进行组态（型号对了好几遍了绝对是正确的），硬件组态download到1.cpu后cpu显示sf，bf2报警2.im151-1模块sfbf报警（显示bf报警，过几秒后sfbf一起报警）3PM-E模块sf报警
请教各位这到底是哪里出了问题？
问题补充：
插io卡的卡槽和PM-E卡的卡槽是不是和卡需要配套使用的？

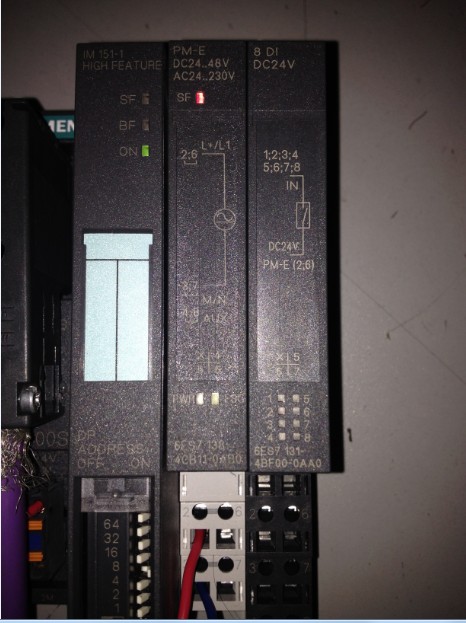

图片说明：
最佳答案
建议看看下述手册，尤其是第4章：
SIMATICET200S分布式I/O接口模块IM151-3PNHIGHFEATURE（6ES7151-3BA23-0AB0）
手册：
htTP://www.ad.siemens.com.cn/download/docMessage.ASpx?id=3945
提问者对于答案的评价：
谢谢
专家置评
是不是DO后面的那个终端模块没有安装上，图片上看不出来是阴影还是装了。
