一般来收，使用DP时，都是一个DP主站，然后挂接几个从站。DP主站的数据交换通过其他的方式。现在我想这样做，2个DP主站，挂6个DP从站设备，4个属于第一个DP主站，2个属于第二个DP主站。
问题1：在这种情况下，该如何组态？总线的目标轮转时间(TTR)如何计算？
问题2：在STEP7中如何设置目标轮转时间（TTR）
最佳答案

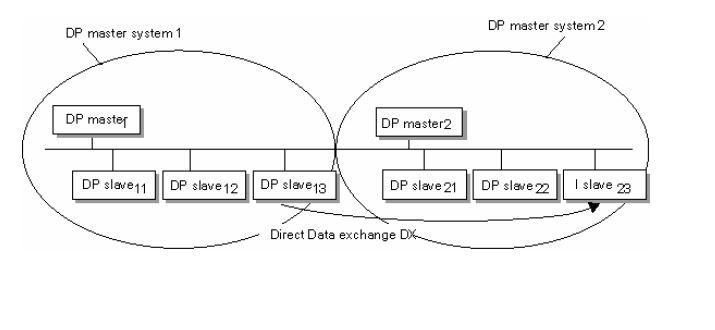

首先你的这种方案是可行的，因为DP网络支持多主站系统，所以同一物理网络中2个一类DP主站，挂6个DP从站设备，4个属于第一个DP主站，2个属于第二个DP主站，绝对没有问题。
见图1
问题1：在这种情况下，该如何组态？总线的目标轮转时间(TTR)如何计算？
插入2个主站，比如S7-300新建一个网络比如Profibus(1),然后将2个PLC的主站系统号，分别设为1和2比如DPMAStersystem1和MAstersystem2，然后将从站分别挂载到这2个主站系统里。
注意由于在同一个物理链路上，所以所有DP地址必须唯一。
Ttr=从站个数*[317+11*（Nbi+NbQ)]/BdsDP
Nbi输入字节数，NBQ输出字节数，BdsDP为总线速率。
问题2:正常情况下，Ttr周期由STEP7自动算出，无须更改，右击DPMAstersystem1，选择属性，切换到”网络设置”项，最后选择总线参数，你可以看到DP总线的各项参数.，见图2
图片说明：
提问者对于答案的评价：
首先，谢谢你的回答。
你能否提供一些图片，来说明一下，如何在STEP7中构建2个主站网络？
专家置评
不知道你出于什么目的要物理上把这两个系统连接在一起，为了省网线还是CPU之间需要经过DP通信或是其它。但不管怎样，你都可以在STEP7里对每个PLC的总线系统单独组态，也可以选择同一总线系统。
