关于模拟量输出
现在设备运行不稳定，怀疑和干扰有一定关系，想请教下模拟量输出接地问题
我现在CPU是313C-2DP，它的24v电源是PS307给的，CPU的M点与机柜是通的
后面带有个模拟量输出模块，它的电源是其他的单独24v。模块的M与机柜不通的

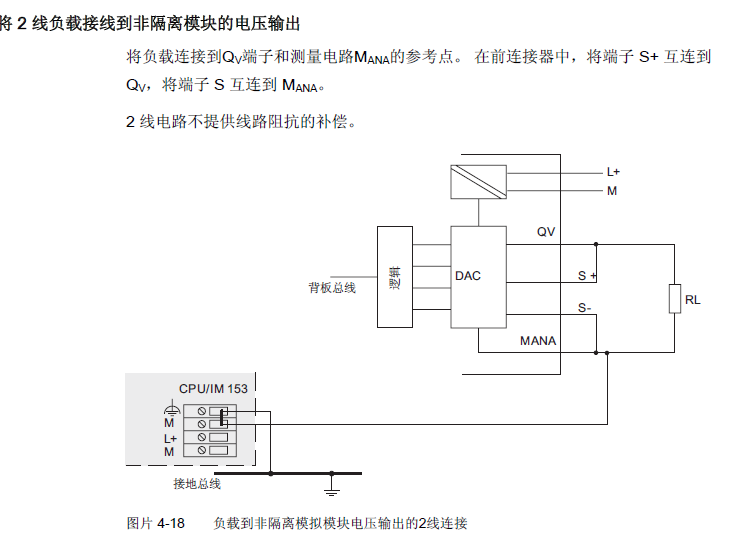

手册说：
使用非隔离模拟输出模块时，请务必将测量电路的参考点MANA与CPU的端子M互连。
将MANA端子连接到CPU的M端子。
MANA和CPU的M端子间的任何电位差都可能干扰模拟信号。
那我现在由于使用了两个不同的电源，我模拟量输出的Mana现在该和那个点连接，是CPU的M还是模块的M呢？
图片说明：
d33465e64c6CE8f6842cb5a1053910fe
最佳答案
干扰造成的，如果模块的m也接到机柜上还不能解决问题，你就把模块的m和PLC的m短接，不要接机柜（悬浮）。
提问者对于答案的评价：
试试看
