CPU313C-2DP的DP站点是2，地址-诊断-开始（S）为1023；ABB800变频器的DP站点是6，地址-诊断地址为1019。通过SFB14将变频器的参数读取到P#DB5.DBX0.0BYTE20里时，LADDR的值为W#16#144；通过SFB15将变频器的参数写入P#DB5.DBX50.0BYTE8里时，LADDR的值为W#16#118，请问这个LADDR的值是怎么算的？1023和1019换算成16进制，也不是W#16#144和W#16#118啊？
问题补充：
在硬件组态里点击变频器，下方窗口出现两行，一行是DPID是4AX，订货号是PPOType5，Q地址是280…287，第二行是DPID是10AX，订货号是–>PPOType5，Q地址是324…343，请问应该选哪一个Q地址啊？
最佳答案
1.根据楼主补充，我觉得你应该用的博途软件吧，STEP7非常直观。
你的I地址应该是280…287（W#16#118），也就是SFB15写操作的地址。你的Q地址应该是324…343（W#16#144）也就是SFB14读操作的地址。
2.对于LADDR的使用不再多说了，“LADDR”为硬件标示符（必须为16进制），楼上已经解释啦，按F1键查看在线帮助说明。
在视频学习中心，有一个《MM440与S7-300进行PROFIBUSDP进行通讯》是视频讲解，前半部分讲的硬件组态部分，建议楼先看看，看完后你会有一个更加清晰的认识。
链接：htTP://www.ad.siemens.com.cn/service/elearning/cn/Course.ASpx?CourseID=903

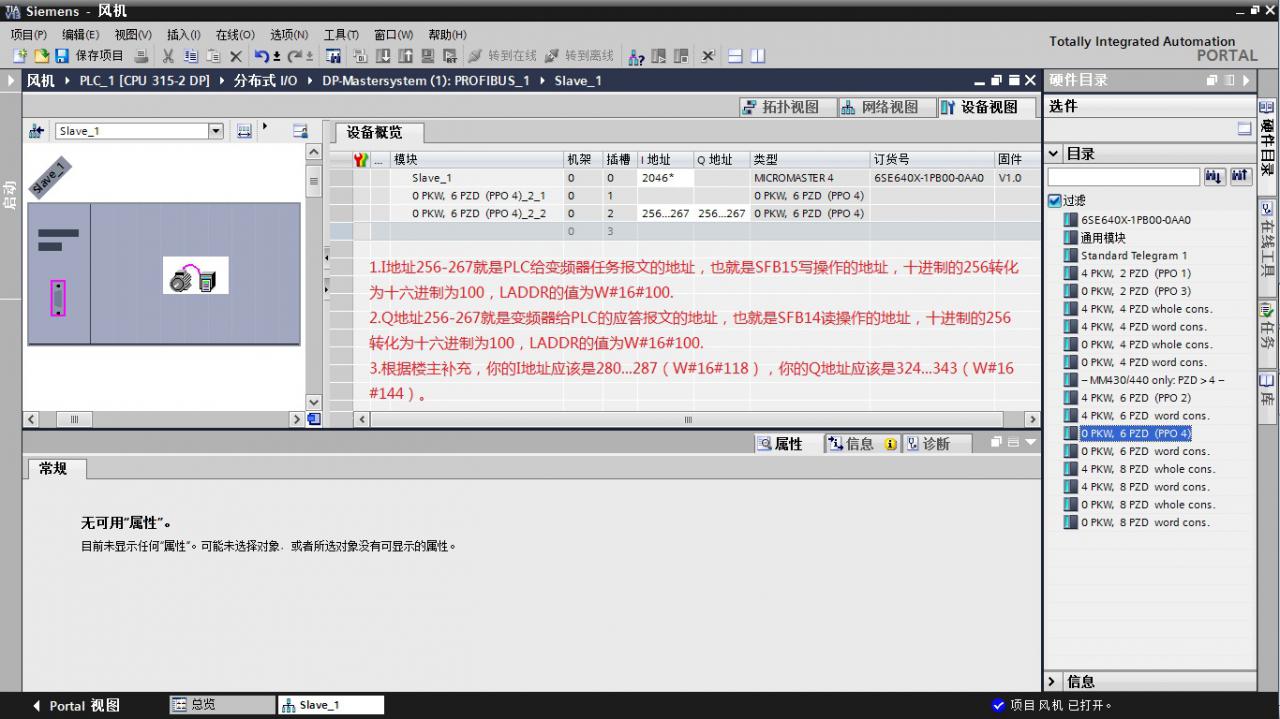

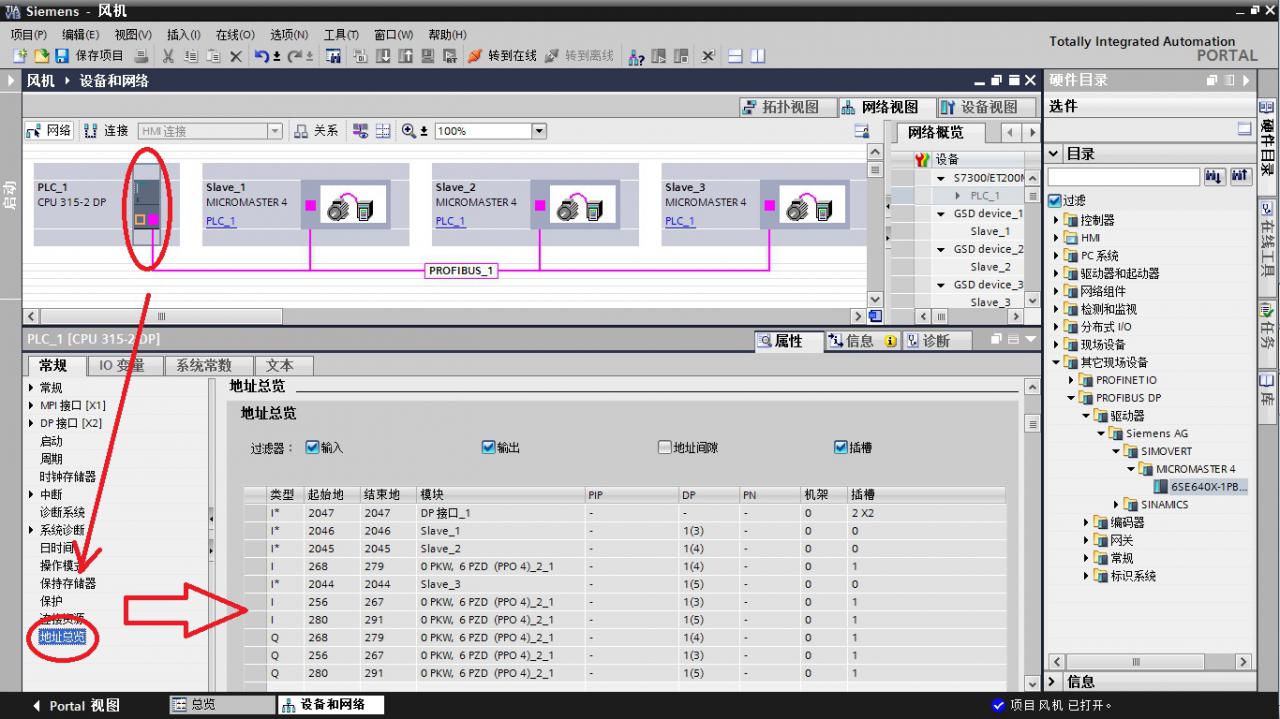

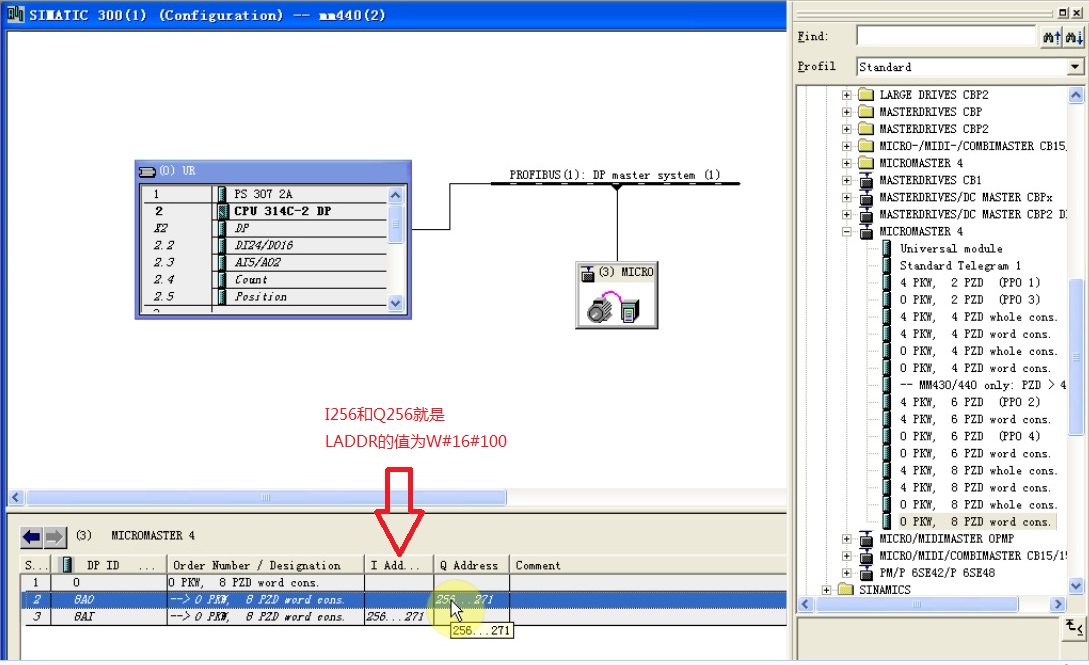

3.我刚刚抓了几张图片，为方便你理解，补充说明了一下，请参考上传图片。
图片说明：
提问者对于答案的评价：
谢谢，回答的很详细，我理解了。
专家置评
已阅，最佳答案正确。
