请教各位大神，现在现场有10个热电偶K系列，量程0-1300℃
通过一个8通道模拟量模块和2通道模块测温，两线制热电偶直接连接到模块上

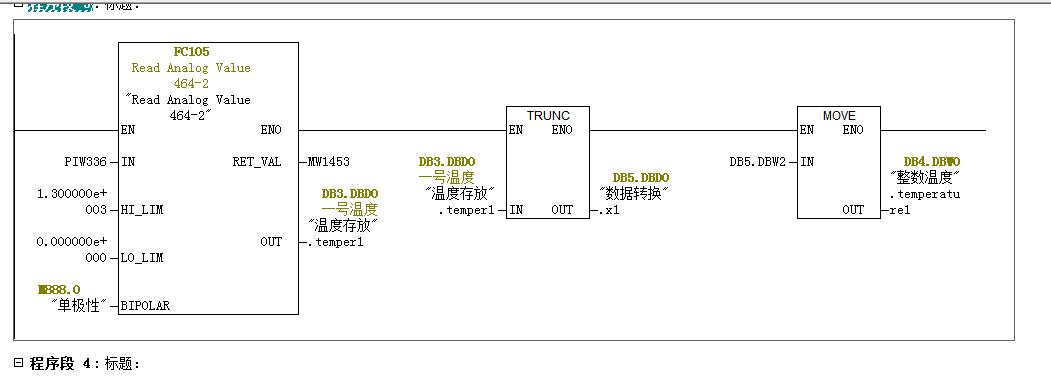

现在程序是通过FC105测温
但是测到的温度值全部是80℃，这明显是存在问题的
请大神帮忙分析分析

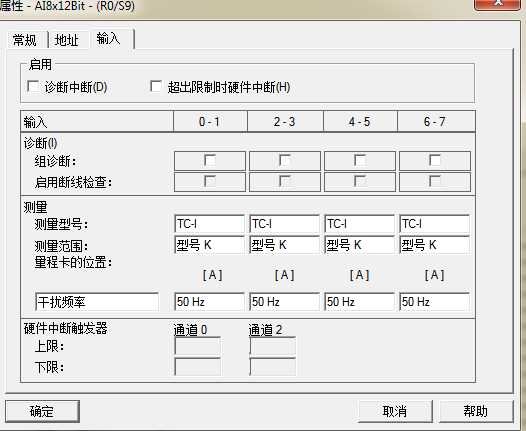

具体硬件组态见附图
图片说明：
43ae4b2ed80c49910abfbba2b66a3256
2136a934536b7f9f99d847012b098CE9
3266fc09c25f531202bcBFbb8bbac600
最佳答案
1:热电偶通道的测量型号应该选择“TC-IL”，吧，就是内部补偿线性化。
2:温度处理不需要采用FC105，读到的PIW数值，直接除以10就是温度。
3:观察下你的模拟量通道的A\D转换值PIW是多少了，在没有加热的情况下，应该是环境温度*10。比如你的环境温度是5℃，那么PIW的值应该是50。
根据你算出的温度是80℃，那么你的PIW值应该是1700左右，那么实际温度应该是170℃左右。
提问者对于答案的评价：
感谢大神的精彩回答，完全正确，受教了
专家置评
已阅，最佳答案正确。
