在HMI_1组态，网络视图组态DP，CPU是315-2DP，连接好后，看拓扑视图里面只有一个HMI没有CPU，连接里面也没有CPU是哪块出的问题
问题补充：
在网络视图可以看到315的CPU和HMITP1200的触摸屏通过DP连接，我是离线状态，做好触摸屏想仿真看看。但是HMI的连接里面找不到工作站就是哪个CPU315
最佳答案
在网络视图中查看。

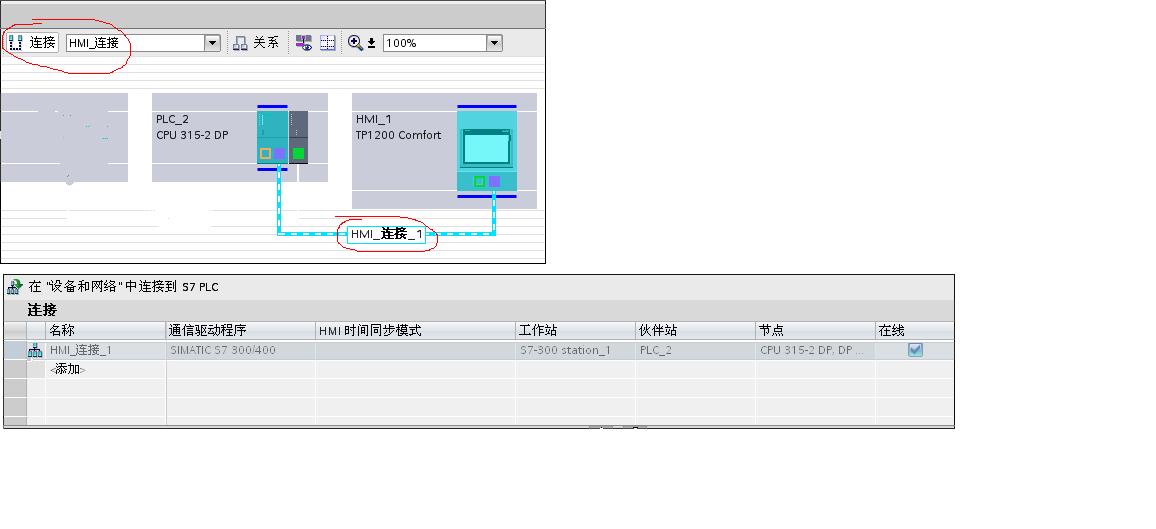

补充：你在网络视图中添加屏与PLC的连接，这样在屏的连接中就可以看到了。
图片说明：
79047f3be07b5fc766721CE5bd117d25
提问者对于答案的评价：
图解很明确。不过格外问下，我组态触摸屏HMI的步骤，是不是设备组态–先网络，再连接，然后就可以继续变量画面了吗。我想离线仿真，发现开始仿真按键是灰色的，怎么确定我是否安装了仿真软甲了，不是集成的吗？TIAV11的。我编译出现“组态的接口操作模式与PROFIBUS”PROFIBUS_1”中设置的"DP"标识号组合使用，可能会影响通过S7通信进行的通讯”S7通信指的是什么通信方式，我通过DP连接
专家置评
有图就好说了。
