CLR
AI0.1
=Q0.1
上面指令我把I0.1用仿真软件赋值为1时，为什么输出是Q0.1的输出是零。
我的分析过程是这样的：
CLR指令讲RLO状态字置0，
A指令使RLO和I0.1作与运算，结果为RLO=0（我置I0,1为1）。
RLO赋值给Q0.1
那么Q0.1结果为0，可是仿真的结果为1？
我不知道问题出在哪里？求解。。。。

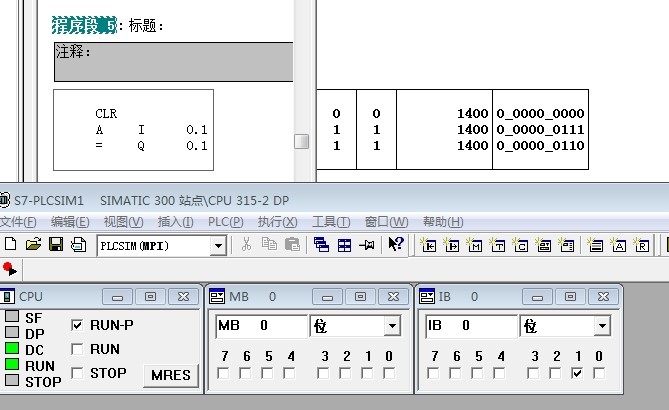

图片是仿真时的状态字。
问题补充：
问题起始与这个问题。
htTP://www.ad.siemens.com.cn/service/answer/wap/LoggedIn/ReadingPage/Solved.ASpx?QueSTionId=79073
转载：
”RT，想咨询下老师BR位在FC中有什么作用呢？谢谢。
看了下别人写的程序，
程序开头
SET
SAVE
=L0.1
程序本体。。。
程序结尾
CLR
AL0.1
SAVE
就是没闹懂程序的开头和结尾有什么作用（BR位和L0.1做什么用了，L0.1程序本体中没有用到）。希望老师能指导下，严重感谢。
"
然后回答中有这个问题的解释：
程序结尾
*****CLR//强行将RLO复位为"0"
***AL0.1//与L0.1进行与操作，RLO结果仍为"0"
*******SAVE//将BR位复位清0
也就是说有了这程序开头和结尾，该程序中LAD调用任何用户函数FC或fb时，保证能流导通。
于是我仿真时发现，结果并不像作者所说的那样（带******部分）。于是到底这个问题是如何解释的。
图片说明：
最佳答案
楼主所提问题非常好，这个涉及到一个STL程序中一个新的逻辑串该从何处开始的问题。换言之，一个STL程序段并非是一个逻辑串，随之不同STL指令的应用会开始一个新的逻辑串。因此应用STL编程是要注意每个指令执行时的各种状态、结果的信息，这些集中在CPU的状态字中。
1、首先要注意当执行CLR指令与A指令时CPU的状态字中的/FC位的状态是不一样的。
执行CLR指令：/FC位的状态为0；执行A指令：/FC位的状态为1。
2、再者重点是清楚首次检查位/FC的功能：
首次检查位/FC：状态字的0位称作首次检查位，如果/FC位的信号状态为“0”，则表示伴随着下一条逻辑指令，程序中将开始一个新的逻辑串。FC前面的斜杠表示对FC取反。
3、按上述所述，楼主自己可以解释下述程序中为什么Q0.1为1了：
CLR
AI0.1//上述指令的FC位的信号状态为“0”，意味本条指令将开始一个新的逻辑串，当前的RLO与CLR指令的RLO无关。
=Q0.1//如果I0.1为1，Q0.1则为1,；如果I0.1为0，Q0.1则为0。
4、楼主自己也可以解释下述程序中为什么Q0.1为0了：
CLR
=Q0.1//上述指令的FC位的信号状态为“0”，意味本条指令将开始一个新的逻辑串，当前的RLO与CLR指令的RLO无关。但当前的RLO为0，则Q0.1为0。
5、有关CPU状态字，见：
http://wenku.baidu.com/link?url=x5pLo1lDn2V7sqQxujjIxxlVpawbXuLPvajPuJ4QVOh1EFz3uPhUBfuvF2BoK86VJMaAXJUCAC0CYfcMbB_CEnPepvSYP73N1z_F-q4EEam
提问者对于答案的评价：
就你了
专家置评
已阅，最佳答案正确。
